XFDF-Q手操器的說明書

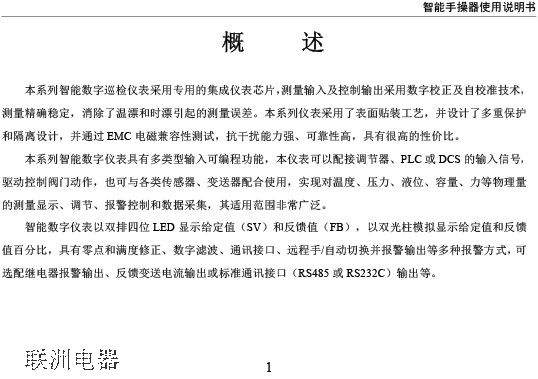

智能手操器可接在各種調節器之后作備用儀表，一旦調節器失效，可由本控制器替代進行手動操作，并可取代伺服放大器直接驅動閥門。
能自動跟隨輸入值進行控制輸出（模擬量控制輸出或開關量控制輸出）�？蓪�(shí)現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功 能，以實現手動/自動的平穩切換。
可兩路同時輸入并顯示測量信號及反饋信號。
可隨意改變儀表的輸入信號類型。采用Z新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號。進一步提高了儀表的多用性與 可靠性。
可分別帶有一路模擬量控制輸出或一路開關量控制輸出（繼電器正轉、反轉控制）及一路模擬量變送輸出，適用于各種測量控制場合。
可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
采用雙LED數碼（可同時顯示測量值+閥位反饋值--或輸出量）+雙光柱（可同時顯示測量值+閥位反饋值--或輸出量，光柱顯示分辨率達101線）顯示，使顯示更為直 觀迅速。

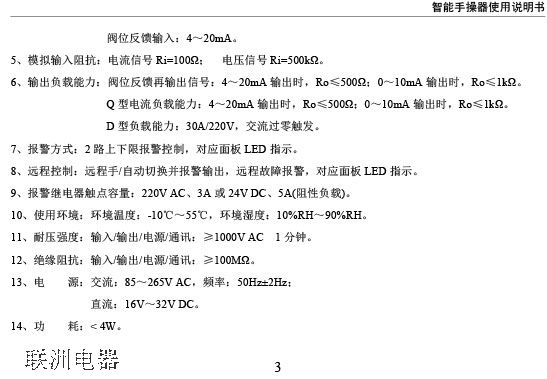

1、WN輸入：mV/mA/V/A/Tc/RTD/Ω/Hz等由用戶選用，可配各種傳感器或數字調節器，可作反饋輸入和手動信號輸出，有點動/步進/連續操作功能，可作顯示、變送、報警等控制,配合數字調節儀實現無擾動信號切換，廣泛用于輕工，化工，機械，熱處理，制藥，冶金等行業的自動化系統
2、輸入：0-75mV/4-20mA/0-10V/Tc（ K J E S T R B 等）/RTD（Pt100）/Ω（0-400）/0-10KHz ，其它輸入如AC 0-5A 0-600V等訂貨注明
4、模擬輸出：可同時提供兩組4-20mA或0-10V輸出，可正反向控制，如20-4mA輸出，用于
各種變送輸出或比例控制
頻率輸出：可提供0-10KHz（0.05%）或0-100KHz數字頻率控制輸出
數字輸出：可提供2組RELAY控制輸出,用于控制閥位或電機的正反轉
輔助電源：外供傳感器隔離電源，DC 12V/24V/30mA。
5、測量精度:0.3%
6、通信接口：標準RS232或RS485接口, MODBUS RTU協議,可直接與計算機\PLC相連或其它設備相連
7、寬電源供電: 常規: 80--265V AC/DC 訂做: 12-30V AC/DC
8、外形尺寸: TK4:48*48*80 TK6: 48*96*80 TK7: 72*72*100 TK8:96*48*80 TK9: 96*96*100等，外殼符合IP65標準
