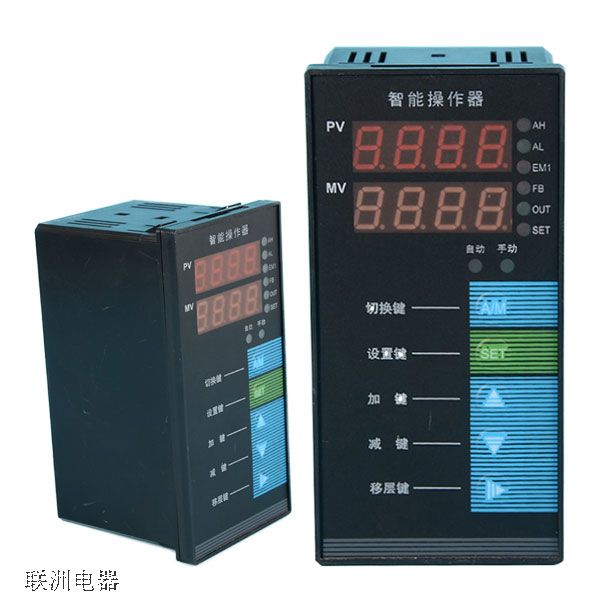

ZW-DFD/Q智能型操作器的說明書
智能操作器是一種手動操作的控制儀表，控制調節閥、司服馬達等執行機構的動作。同時,本操作器可以與各類電動調節器、PLC聯接，實現控制功能的手動/自動雙向無擾動切換,也可以作為計算機控制系統的輸出單元，通過通訊接口實現控制輸出及手動/自動切換。
智能操作器又稱智能手操器，作為調節器的配套產品，主要用于系統的投運或特殊情況下的手動調節以及在主機發生故障或維修時作為后備儀表進行操作。采用片上系統技術，結構單間，性能優越，質量可靠，雙數碼光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS計算機控制系統配套使用，作為主機故障及維修的后備手操輸出單元。
智能操作器用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制�？蓱糜谝苯稹⑹�、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
獨特優勢：
1、輸入信號自由選擇。過程量、控制量、閥位反饋三重顯示�？蛇M行開方及小信號切除。
2、開機自動或開機手動方式選擇（開機手動輸出值可預置）。
3、兩個遠程手動功能。（EM1，EM2遠程手動功能）
4、DFD的操作臺硬手操功能和DFQ的遠程手自動切換功能。
5、手自動狀輸出。
6、可分別設置上限、下限控制輸出的限幅范圍。
7、具有動作靈敏度設置。
8、閥位反饋的模擬量可以標定零點和滿度。
9、可選擇模擬輸入信號入閥位反饋模擬輸出信號的正反作用。（0%~100%與100%~0%相互轉換）
10、閥位反饋模擬輸出反作用，以實現在操作臺硬手操或手自動切換的適時跟蹤。
11、具有電機正反轉控制的制動功能，閥位反饋故障可繼電器輸出。
12、閥位反饋跟蹤故障閃爍報警指示（跟蹤允許誤差可設置）。
13、閥位反饋模擬量、控制模擬量雙重模擬輸出。
14、儀表內置2路41A雙向可控硅直接控制執行機構正反轉。伺服電機正反轉時間0.0~25.0S可調節。（DFD）
15、控制執行機構正反轉而15秒內閥位反饋無變化自動切斷強電輸出（DFD）
16、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
性能指標：
1、輸出信號：4-20mA，0-10mA；
2、調節器反饋輸入：4-20mA，0-10mA，0-5V，1-5V；
3、閥位反饋輸入：0-10mA，4-20mA，0-5V，1-5V ；
4、閥位反饋輸出：4-20mA，0-10mA或0-5V，1-5VDC；
5、手動/自動狀態輸出：斷，自動狀態；通，手動狀態；
6、遠程手動輸入EM1：為低電平，表示有EM1有效；
7、遠程手動輸入EM2：低電平接通有效;斷開無效；
8、供電電源：220VAC/50Hz或24VDC。
智能操作器又稱智能手操器，作為調節器的配套產品，主要用于系統的投運或特殊情況下的手動調節以及在主機發生故障或維修時作為后備儀表進行操作。采用片上系統技術，結構單間，性能優越，質量可靠，雙數碼光柱三重顯示，美觀醒目，可與國內外各種智能調節器或DCS計算機控制系統配套使用，作為主機故障及維修的后備手操輸出單元。
智能操作器用于中小型工藝裝置的溫度、壓力及其他參數的單回路控制�？蓱糜谝苯稹⑹�、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
獨特優勢：
1、輸入信號自由選擇。過程量、控制量、閥位反饋三重顯示�？蛇M行開方及小信號切除。
2、開機自動或開機手動方式選擇（開機手動輸出值可預置）。
3、兩個遠程手動功能。（EM1，EM2遠程手動功能）
4、DFD的操作臺硬手操功能和DFQ的遠程手自動切換功能。
5、手自動狀輸出。
6、可分別設置上限、下限控制輸出的限幅范圍。
7、具有動作靈敏度設置。
8、閥位反饋的模擬量可以標定零點和滿度。
9、可選擇模擬輸入信號入閥位反饋模擬輸出信號的正反作用。（0%~100%與100%~0%相互轉換）
10、閥位反饋模擬輸出反作用，以實現在操作臺硬手操或手自動切換的適時跟蹤。
11、具有電機正反轉控制的制動功能，閥位反饋故障可繼電器輸出。
12、閥位反饋跟蹤故障閃爍報警指示（跟蹤允許誤差可設置）。
13、閥位反饋模擬量、控制模擬量雙重模擬輸出。
14、儀表內置2路41A雙向可控硅直接控制執行機構正反轉。伺服電機正反轉時間0.0~25.0S可調節。（DFD）
15、控制執行機構正反轉而15秒內閥位反饋無變化自動切斷強電輸出（DFD）
16、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。
性能指標：
1、輸出信號：4-20mA，0-10mA；
2、調節器反饋輸入：4-20mA，0-10mA，0-5V，1-5V；
3、閥位反饋輸入：0-10mA，4-20mA，0-5V，1-5V ；
4、閥位反饋輸出：4-20mA，0-10mA或0-5V，1-5VDC；
5、手動/自動狀態輸出：斷，自動狀態；通，手動狀態；
6、遠程手動輸入EM1：為低電平，表示有EM1有效；
7、遠程手動輸入EM2：低電平接通有效;斷開無效；
8、供電電源：220VAC/50Hz或24VDC。
