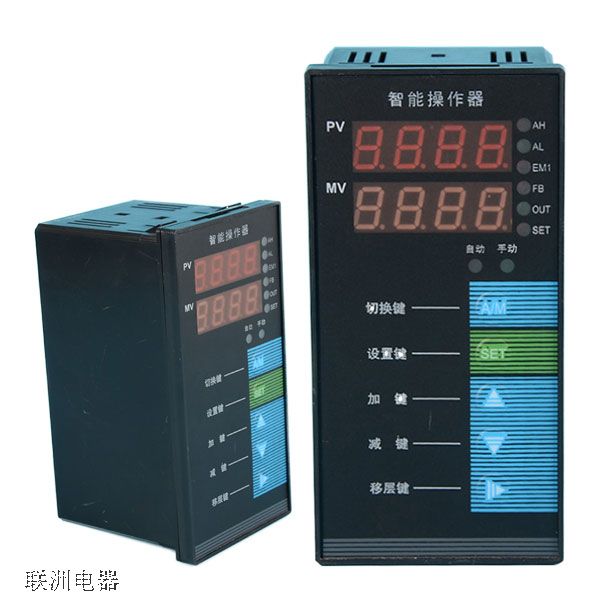

DWP系列智能手操器的功能介紹
DWP系列智能手操器是綜合了多項新技術而研制成的新一代后備手操器，用戶通過鍵盤，便可設為為硬手操作或后備手操方式的無擾切換。本手操器對大多數控制對象有較強的適應能力，可用于冶金、電力、石油、化工、機械制造、熱處理、輕工等行業。本儀表抗干擾力強，可適合電源波動大的場合中使用，供電電源范圍100～260VAC或24VDC。
◎ 儀表操作簡單，通用性強，一表多用。用戶通過鍵盤設置，可實現多種信號類型輸入，大大減少備用儀表的數量和費用。
◎ 先進的數字干擾切換技術，使控制中手動、自動控制的切換快速平衡及后備操作多種控制方案自由可選。
◎ 軟件調零調滿度，消除溫漂和時漂引起的測量誤差，顯示精度優于0.2%FS。
◎ 儀表采用數字濾波技術，能夠識別、抑制工況系統中測量信號伴隨的低頻擾動及不規則干擾源，從而提高了抗干擾能力。
◎ 輸出自由可選：繼電器觸點、SSR驅動電平、可控硅零和移相脈沖觸點輸出；模擬量控制或變送輸出；+24VDC電源饋電輸出可供用戶選擇。
◎ 具有軟件自動監測手動控制輸出或外給定控制輸出狀態功能。
◎ 全新的貼片焊接技術，使儀表美觀大方、抗干擾強。
◎ 采用卡入式結構設計，便于安裝、維修、調換；安裝尺寸可與國內、國外儀表通用。
技術指標
◎ 測量范圍：-999～9999字
◎ 精度：±0.5%FS±1字 或 ±0.2%FS±1字
◎ 分辨率：0.001、0.01、0.1、1
◎ 采樣周期：3次/秒
◎ 控制輸入：標準電流：0-10mA、0-20mA、4-20mA
標準電壓：0-5V、1-5V
◎ 變送輸出：標準電壓：0-5V、1-5V（負載RL≥250KΩ）
標準電流：0-10mADC（負載RL≤750Ω），4-20mADC（負載RL≤500Ω）
◎ 控制輸出：標準電壓：0-5V、1-5V（負載RL≥250KΩ）
標準電壓：0-10mADC（負載RL≤750Ω），4-20mADC（負載RL≤500Ω）
開 關 量：容量22VAC/3A（阻性負載）
◎ 饋電輸出：24VDC（30mA）
◎ 供電電源：100-265VAC、50Hz或24VDC±2V。
◎ 絕緣強度：公用地—外殼（大地端）；大于40MΩ，500VAC/1分鐘，無擊穿、無飛弧。
◎ 工作環境：溫度：0-50℃ ； 相對濕度：＜85%RH，避免強腐蝕性氣體。
◎ 安裝方式：卡入式安裝、彈片頂壓安裝
◎ 儀表外形及開孔尺寸：
儀表外形：160×80×100、96×96×90、72×72×90、96×48×110
開孔尺寸：152±1×76±0.7、92±0.7×92±1.7、67±0.7×67±1.7、92±0.7×45±1.7
◎ 功耗：≤5W（220VAC線性電源）；≤4W（220VAC、+24VDC開關電源）
◎ 儀表操作簡單，通用性強，一表多用。用戶通過鍵盤設置，可實現多種信號類型輸入，大大減少備用儀表的數量和費用。
◎ 先進的數字干擾切換技術，使控制中手動、自動控制的切換快速平衡及后備操作多種控制方案自由可選。
◎ 軟件調零調滿度，消除溫漂和時漂引起的測量誤差，顯示精度優于0.2%FS。
◎ 儀表采用數字濾波技術，能夠識別、抑制工況系統中測量信號伴隨的低頻擾動及不規則干擾源，從而提高了抗干擾能力。
◎ 輸出自由可選：繼電器觸點、SSR驅動電平、可控硅零和移相脈沖觸點輸出；模擬量控制或變送輸出；+24VDC電源饋電輸出可供用戶選擇。
◎ 具有軟件自動監測手動控制輸出或外給定控制輸出狀態功能。
◎ 全新的貼片焊接技術，使儀表美觀大方、抗干擾強。
◎ 采用卡入式結構設計，便于安裝、維修、調換；安裝尺寸可與國內、國外儀表通用。
技術指標
◎ 測量范圍：-999～9999字
◎ 精度：±0.5%FS±1字 或 ±0.2%FS±1字
◎ 分辨率：0.001、0.01、0.1、1
◎ 采樣周期：3次/秒
◎ 控制輸入：標準電流：0-10mA、0-20mA、4-20mA
標準電壓：0-5V、1-5V
◎ 變送輸出：標準電壓：0-5V、1-5V（負載RL≥250KΩ）
標準電流：0-10mADC（負載RL≤750Ω），4-20mADC（負載RL≤500Ω）
◎ 控制輸出：標準電壓：0-5V、1-5V（負載RL≥250KΩ）
標準電壓：0-10mADC（負載RL≤750Ω），4-20mADC（負載RL≤500Ω）
開 關 量：容量22VAC/3A（阻性負載）
◎ 饋電輸出：24VDC（30mA）
◎ 供電電源：100-265VAC、50Hz或24VDC±2V。
◎ 絕緣強度：公用地—外殼（大地端）；大于40MΩ，500VAC/1分鐘，無擊穿、無飛弧。
◎ 工作環境：溫度：0-50℃ ； 相對濕度：＜85%RH，避免強腐蝕性氣體。
◎ 安裝方式：卡入式安裝、彈片頂壓安裝
◎ 儀表外形及開孔尺寸：
儀表外形：160×80×100、96×96×90、72×72×90、96×48×110
開孔尺寸：152±1×76±0.7、92±0.7×92±1.7、67±0.7×67±1.7、92±0.7×45±1.7
◎ 功耗：≤5W（220VAC線性電源）；≤4W（220VAC、+24VDC開關電源）
