FT194E-2S4三相多功能電力儀表

一、產品概述

　　FT194E-2S4三相多功能電力儀表系列產品采用先進的微處理器和數字信號處理技術，可測量電網中的單三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電度、無功電度等各種常用電力參數，同時還可選帶開關量輸入、報警輸出、模擬量變送輸出、脈沖輸出、RS485網絡通訊功能。

　　FT194E-2S4三相多功能電力儀表可以應用于各種控制系統，工業自動化，智能建筑，智能配電盤，開關柜中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入?yún)?shù)的特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網。

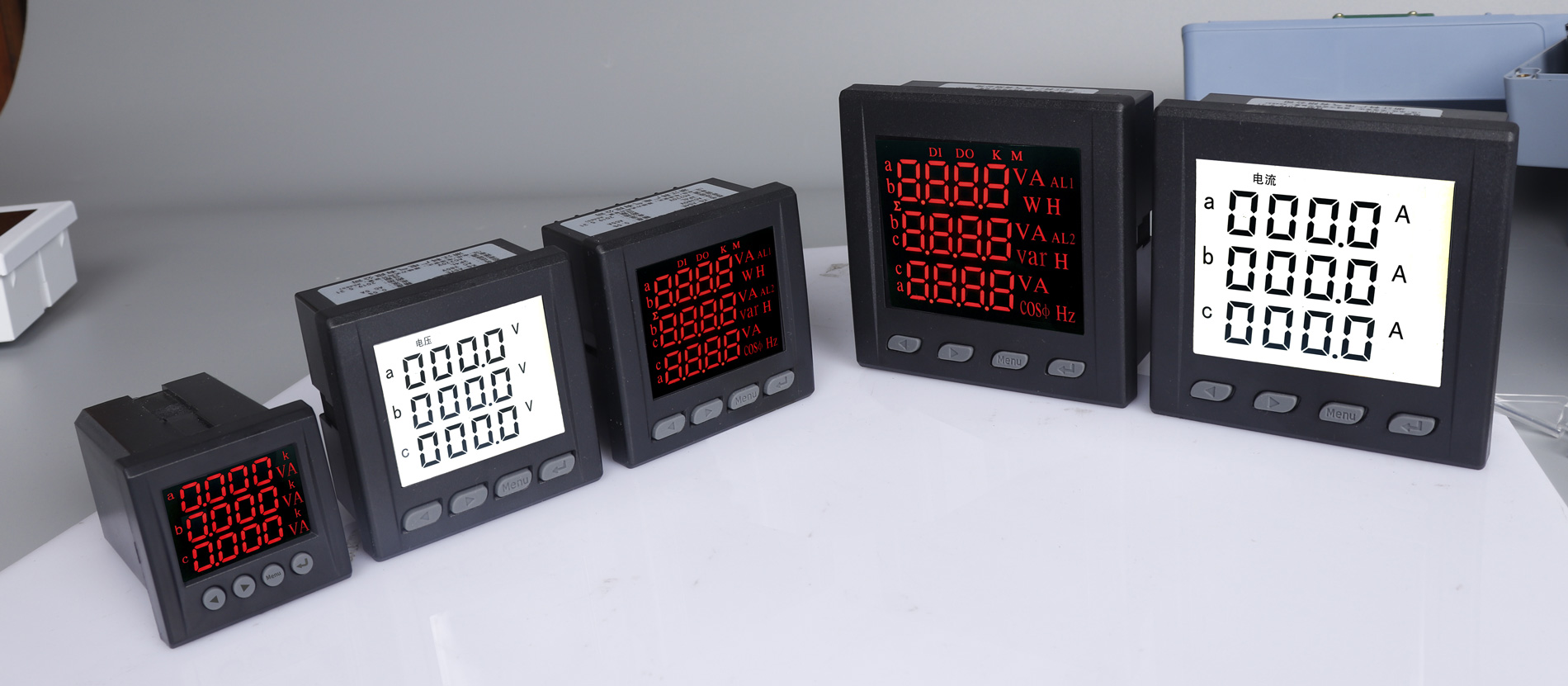

三相多功能表多功能電力儀表

二、選型及技術參數

技術參數

性能	參數
	網絡	三相三線、三相四線
		電壓　　　　　　　　　　　　　　　電流
	額定值	AC100V、400V口大于400V需外接PT　　AC 1A、5A 大于5A需外接CT
	過負荷	持續:1.2倍瞬時: 10倍/10s　　　　　持續:1.2倍瞬時: 10倍/10s
	功耗	<1VA (每相)　　　　　　　　　　　　<0.4VA (每相)
	阻抗	≥500kΩ　　　　　　　　　　　　　　<2mΩ
	精度	RMS測量,精度等級0.5(可選0.2級)
	頻率	45~ 60Hz，精度0.01Hz
	功率	有功、無功、視在功率，精度0.5級
	諧波	(擴展功能)
	電能	四象限計量，有功精度0. 5級，無功精度1. 0級(可選0. 2級)
	顯示	可編程、切換、循環(LED/LCD) 顯示
電源	工作范圍	AC220V土10% 可選AC/DC85~ 265V
電源	功耗	≤5VA
輸出	數字接口	RS-485、MODBUS-RTU協議
	脈沖輸出	2路電能脈沖輸出，光耦繼電器
	開關量輸入	4路開關量輸入，遠源干接點方式(可選)
	開關量輸出	4路開關量輸出，固態繼電器(可選)
	模擬量輸出	4路模擬量輸出，4~20mA/0~20mA (可選)
