LXUP-F60 LXUP-F100 LXUP-F200智能微型直流電源
概述
LXUP-F智能微型直流電源是一種新型的直流電源設備，主要應用于小型開關站和用戶末端，為二次控制線路（如微機保護等智能終端及指示燈、模擬指示器等）提供可靠的不間斷工作電源，避免交流操作系統在交流失電時使微機保護失去保護作用的缺陷，解決因操作過電壓及諧波等因素使 UPS 失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備（彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等）提供直流操作電源。
LXUP-F 智能微型直流電源具有市電輸入和 PT 輸入兩種方式，輸出方式從 DC220V 至 DC24V 各種規格，可以滿足各種使用場合。裝置Z大輸出功率可達 500 或 800W，可以滿足不同負載的需求。
LXUP-F 智能微型直流電源體積小，安裝接線方便，適合于分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠，更經濟（對小型用戶終端更明顯），又節省占地空間，降低線路損耗及安裝工程量，且維護方便，為電力系統供電可靠性提供新的選擇方案。
LXUP-F 智能微型直流電源采用高頻電源技術，蓄電池采用自動充電管理模塊進行維護，大大延長蓄電池的使用壽命，使得裝置運行更加安全可靠。裝置具備通訊、報警功能，可以方便地實現無人值守的遠程自動化管理。

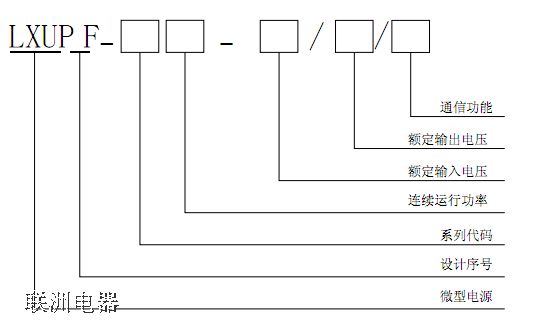

選型
說明：
系列代碼：N—電池內置，W—電池外置，F(xiàn)—嵌入安裝式顯示，L—24V、48V 輸出
連續運行功率：
60—長期輸出達功率 60W，
100—長期輸出達功率 100W
200—長期輸出達功率 200W
額定輸入電壓：220—額定輸入電壓交流 220V，100—額定輸入電壓交流 100V
額定輸出電壓：220—額定輸出電壓直流 220V，110—額定輸出直流電壓 110V
通訊功能：T 表示帶通信，空表示不帶通信。
結構特征與工作原理
本裝置采用模塊化設計理念，結合單片機技術與高頻開關電源技術，根據電力系統用戶使用要求特別設計的結構利于開關柜上安裝使用。

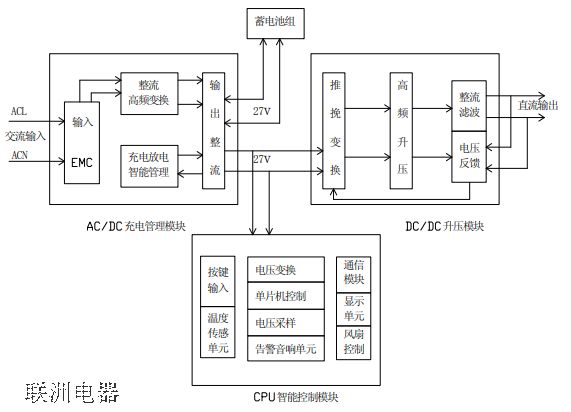

其基本工作原理見下圖
主要技術參數
電源輸入
a) 額定交流輸入電壓：AC220V，允許工作范圍 AC165V～AC265V（對應 220VAI 型）；
AC100V, 允許工作范圍 AC85V～AC135V（對應 100VAI 型）；
b) 頻率 50Hz
c) 波形：正弦波，波形畸變<5%
d) 功率要求：?jiǎn)闻_(tái)不小于 250VA。
輸出功率
a) 連續運行功率：400W(LXUP-F60)系列≤60W；600W(LXUP-F200)系列≤200W可滿足微機保護裝置、指示燈、模擬指示器供電需要；由電池供電時，根據電池容量及負載參數可長達 8～24 小時。
b) 短時運行功率：400W(LXUP-F60)系列≤160W，20S；
600W(LXUP-F200)系列≤300W，20S；可滿足 VS1、VD4、ZN21 等大多數 10KV 系統彈操機構斷路
器，電動負荷開關儲能供電需要。
c) 瞬時運行功率：400W(LXUP-F60)系列≤600W，100ms；600W(LXUP-F200)系列≤1000W，100ms；
可滿足 VS1、VD4、ZN21 等大多數 10KV 系統彈操機構斷路器及電動負荷開關分合閘供電需要；由電池后備供電時，可操作 20 次以上。
功率消耗
裝置本身消耗的功率不大于 8W。
能量的額定再生時間
當裝置在輸入電源停電后，工作一D時間（具體時間長短由蓄電池及負載參數決定）后自動保護停止輸出，如果交流電源恢復，裝置恢復輸出并在 72 小時之內可將蓄電池重新充滿。
通信速率及規約
通信速率 2400bps（9600bps）
規約采用本公司電源通信規約或另約定。
