PM300A-96ASC2AD 一種智能配電儀表介紹
PM300A-96ASC2AD 多功能表是一種智能配電儀表，用于各種類型的配電柜、配電屏中，它采用交流采樣技術測量電網中的電流，適用于電力電網、自動化控制系統中，對進線柜、出線柜或饋電柜的三相電壓、電流進行測量和顯示，可選配RS485通訊接口（MODBUS_RTU協議）、繼電器輸出、開關量輸入、模擬量變送輸出等、變比鍵盤可設、多種外型尺寸可方便地設計選型。

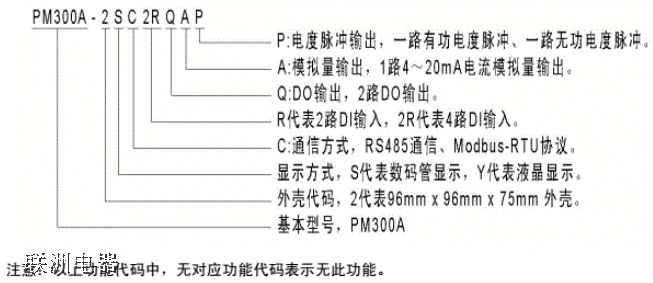

型號定義
| 性能 | 參數 | |
| 網絡 | 三相三線、三相四線 | |
| 電壓 電流 | ||
| 額定值 | AC100V、400V口大于400V需外接PT AC 1A、5A 大于5A需外接CT | |
| 過負荷 | 持續:1.2倍瞬時: 10倍/10s 持續:1.2倍瞬時: 10倍/10s | |
| 功耗 | <1VA (每相) <0.4VA (每相) | |
| 阻抗 | ≥500kΩ <2mΩ | |
| 精度 | RMS測 量,精度等級0.5(可選0.2級) | |
| 頻率 | 45~ 60Hz，精度0.01Hz | |
| 功率 | 有功、無功、視在功率，精度0.5級 | |
| 諧波 | (擴展功能) | |
| 電能 | 四象限計量，有功精度0. 5級，無功精度1. 0級(可選0. 2級) | |
| 顯示 | 可編程、切換、循環(LED/LCD) 顯示 | |
| 電源 | 工作范圍 | AC220V土10% 可選AC/DC85~ 265V |
| 功耗 | ≤5VA | |
