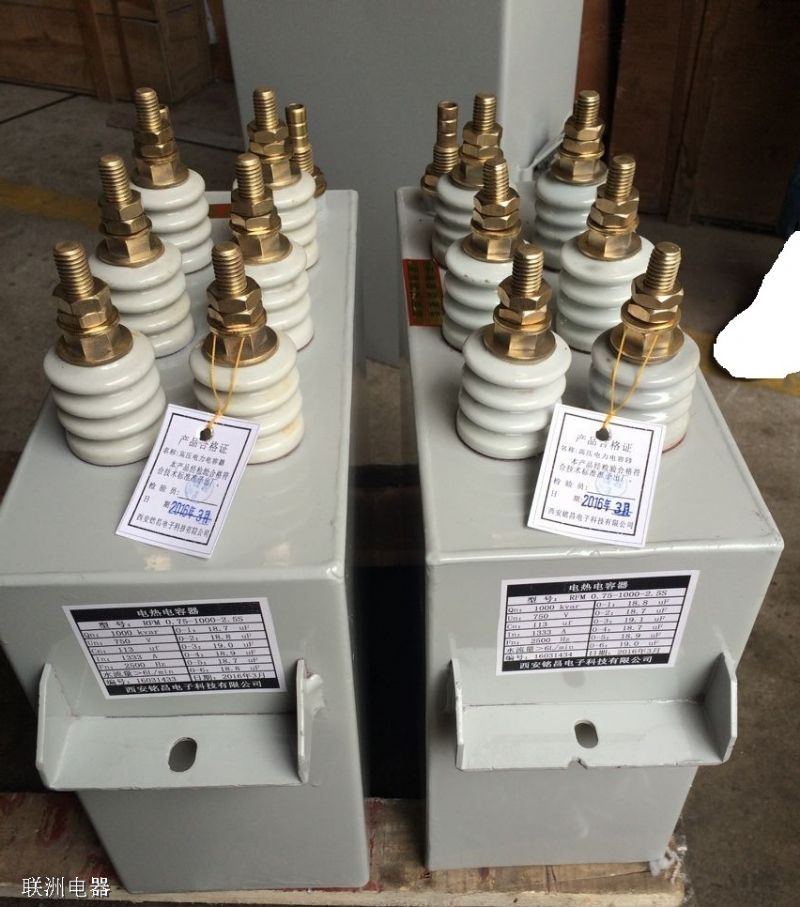

RFM0.75-2000-1S RFM系列電熱電容器

一、概述

　　RFM系列電熱電容器以粗化聚丙烯薄膜并浸于高性能液體作復合介質、高純鋁箔作（電）極板；外殼為矩形鋁合金油箱，常配有水冷管。主要用于額定電壓不大于3.6kV，頻率40到24000Hz的可控或可調的交流電力系統中專門用來改善感應加熱、熔化攪拌或鑄造裝置，以及類似應用場合的功率因數。

二、用途

主要用于額定電壓不大于3.6kV，頻率40到24000Hz的可控或可調的交流電力系統中專門用來改善感應加熱、熔化攪拌或鑄造裝置，以及類似應用場合的功率因數。

三、主要技術性能

電容偏差:±10%，各相等分組電容的Z大值與Z小值之比不大于1.1.
介質損耗角正切值tanδ (全膜介質)在額定電壓Un，20℃時：
A. Un≤1kV: tanδ≤0.0015。
B. Un >1kV:tanδ≤0.0012。
絕緣強度
端子與外殼間能承受1kV工頻試驗電壓1min。
冷卻水進水溫度不超過30℃。
A. Qn≤1000kvar的電容器，水流量≥4L/min.
B. Qn≥1000kvar的電容器，水流量≥6L/min.
長期運行過電壓(24h中不超過4h)不超過1.1Un。
長期運行過電流(包括諧波電流)不超過1.35In。
戶內安裝，海拔高度不超過1000m。
安裝運行地區環境空氣溫度不高于50℃。
安裝場所無劇烈的機械振動,無有害氣體和蒸氣以及爆炸性塵埃。RWM及RFM型水冷式，全薄膜電熱電容器性能符合JB7110-93《電熱電容器》及IEC60110(1998)《頻率40-24000Hz感應加熱裝置用電容器》標準。

四、結構

電熱電容器由以下主要部分組成 心子由若干并聯的元件組成，電容器元件由電容器紙(介質)和鋁導(極板)卷制而成。元件極板均突出于介質外，一極板與冷卻水管焊接，通過冷卻水管與蓋上接地螺柱或接地片連接，為該極板的總出頭。第二極板則與外殼絕緣，用聯接片與導桿連接，通過蓋上的瓷套引出。
箱殼: 箱殼為一矩形，在箱壁兩側焊有供搬用的吊攀。蓋上配置帶號桿的瓷套和接地螺柱或接地片。

五、型號定義

R	系列代號（電熱）
F	液體介質代號（二芳基乙烷）
M	固體介質代號（聚丙烯薄膜）
3	設計序號
0.75	表示額定電壓（kV）
1000	表示額定容量（kVar)
1	表示額定頻率（kHz)
S	尾注號（水冷式）



序號	電容器型號	額定電壓kV	額定容量kVar	額定頻率kHz	額定電容μF	電容器外形尺寸				重量kg	圖號
						A	B	h	H
1	RFM40.25-500-3S	0.25	0.25	3	424.4	440	165	310	403	33	7
2	RFM20.375-160-8SB	0.375	160	8	22.64	303	120	200	293	13	4
3	RFM20.375-250-20S	0.375	250	20	14.15	303	120	175	268	11	2
4	RFM 0.375-750-1S	0.375	750	1	848.8	440	205	435	528	56	6
5	RFM20.5-400-40S	0.5	400	40	6.366	303	120	270	363	15	5
6	RFM20.5-640-20S	0.5	640	20	20.37	303	120	300	393	18	5
7	RFM50.65-1000-0.5S	0.65	1000	0.5	753.4	440	205	400	493	53	5
8	RFM30.65-1000-1S	0.65	1000	1	376.7	336	142	415	508	31	5
9	RFM30.65-1000-8S	0.65	1000	8	47.09	336	142	240	333	13	5
10	RFM20.75-160-8SB	0.75	160	8	5.659	303	120	200	293	12	6
11	RFM20.75-250-2.5S	0.75	250	2.5	28.29	303	120	200	293	12	1
12	RFM20.75-320-8S	0.75	320	8	11.32	303	120	200	293	12	2
13	RFM20.75-360-1S	0.75	360	1	101.9	303	120	240	333	14	1
14	RFM220.75-360-1S	0.75	360	1	101.9	303	120	270	363	15	1
15	RFM20.75-360-50S	0.75	360	50	2.037	303	120	200	293	12	2
16	RFM20.75-500-2.5S	0.75	500	2.5	56.59	303	120	220	313	13	2
17	RFM20.75-560-4S	0.75	560	4	39.61	303	120	240	333	14	2
18	RFM20.75-640-8S	0.75	640	8	22.64	303	120	175	268	11	2
19	RFM30.75-720-1S	0.75	720	1	203.7	336	142	270	363	19	3
20	RFM320.75-720-1S	0.75	720	1	203.7	336	142	310	403	23	3
21	RFM30.75-750-0.5S	0.75	750	0.5	424.4	336	142	515	608	38	5
22	RFM40.75-1000-0.5S	0.75	1000	0.5	565.9	440	165	400	493	42	5
23	RFM30.75-1000-1S	0.75	1000	1	282.9	336	142	360	453	26	5
24	RFM320.75-1000-1S	0.75	1000	1	282.9	336	142	410	503	31	5
25	RFM330.75-1000-1S	0.75	1000	1	282.9	336	142	450	543	33	5
26	RFM60.75-1000-1S	0.75	1000	1	282.9	336	165	375	468	33	5
27	RFM30.75-1000-2.5S	0.75	1000	2.5	113.2	336	142	270	363	19	5
28	RFM30.75-1000-8S	0.75	1000	8	35.37	336	142	220	313	18	5
29	RFM30.75-1000-30S	0.75	1000	30	9.431	336	142	240	333	19	6
30	RFM30.75-1500-1S	0.75	1500	1	424.4	336	142	515	608	38	6
31	RFM40.75-1500-1S	0.75	1500	1	424.4	440	165	350	443	40	6
32	RFM30.75-1500-2.5S	0.75	1500	2.5	169.8	336	142	340	433	24	6
33	RFM40.75-2000-1S	0.75	2000	1	565.9	440	170	400	493	41	7
34	RFM420.75-2000-1S	0.75	2000	1	565.9	440	170	465	558	48	7
35	RFM40.75-2000-6S	0.75	2000	6	94.31	440	165	240	333	26	7
36	RFM40.8-2000-1.5S	0.8	2000	1.5	331.6	440	165	350	443	40	7
37	RFM31.0-1000-1S	1	1000	1	159.2	336	142	360	453	26	5
38	RFM21.0-1000-20S	1	1000	20	7.958	303	120	240	333	14	2
39	RFM31.175-2000-2.7S	1.175	2000	2.7	85.39	336	142	350	443	25	6
40	RFM41.2-1000-0.5S	1.2	1000	0.5	221	440	165	325	418	33	5
41	RFM421.2-1000-0.5S	1.2	1000	0.5	221	440	165	360	453	41	5
42	RFM31.2-1000-1S	1.2	1000	1	110.5	336	142	300	393	22	3
43	RFM41.2-1200-0.7S	1.2	1200	0.7	189.5	440	165	300	393	30	5
44	RFM41.2-1500-0.5S	1.2	1500	0.5	331.6	440	165	465	558	44	5
45	RFM421.2-1500-0.5S	1.2	1500	0.5	331.6	440	165	495	588	50	5
46	RFM51.2-2000-0.5S	1.2	2000	0.5	442.1	440	205	435	528	56	6
47	RFM41.2-2000-1S	1.2	2000	1	221	440	165	360	453	40	6
48	RFM51.4-2000-0.5S	1.4	2000	0.5	324.8	440	205	425	518	55	5
49	RFM 1.5-1000-0.2S	1.5	1000	0.2	353.7	440	205	495	588	67	5
50	RFM3 1.5-1000-1S	1.5	1000	1	70.74	336	142	340	433	24	5
51	RFM3 1.5-2000-2.5S	1.5	2000	2.5	56.59	336	142	400	493	30	5
52	RFM3 1.6-1000-0.5S	1.6	1000	0.5	124.3	336	142	450	543	33	3
53	RFM 1.6-2000-0.5S	1.6	2000	0.5	248.7	440	205	390	483	52	5
54	RFM 1.6-3000-0.5S	1.6	3000	0.5	373	440	205	560	653	70	6
55	RFM 1.7-1500-0.25S	1.7	1500	0.25	330.4	440	205	610	703	78	3
56	RFM 1.7-3000-0.5S	1.7	3000	0.5	330.4	440	205	590	683	72	6
57	RFM 2.0-3000-4S	2	3000	4	29.84	440	165	350	454	38	6
58	RFM5 2.2-2000-0.5S	2.2	2000	0.5	131.5	440	205	435	539	56	5
59	RFM 2.4-2000-0.5S	2.4	2000	0.5	110.5	440	205	435	539	56	5
