BH5110A、BH5110B 雷擊計數及泄漏電流監視儀
BH5110型雷擊計數及漏電流監視儀是在消化、吸收國外同類產品的先進技術的基礎上，專門設計用于在線監測6 ~ 35KV氧化鋅避雷器的一種先進裝置。穿心式無殘壓的雷擊電流取樣計數器的方式，避免了原閥片式計數器殘壓過高對于避雷器保護作用的不良影響,提高了避雷器對線路過電壓保護的準確性，也大大提高了計數可靠性和使用壽命。
結構和工作原理：
BH5110裝置由監測儀表、傳感器和連接傳感器與監測儀表的屏蔽電纜組成。BH5110的傳感器采用一次電流穿心方式,它可記錄避雷器雷擊次數也可在線監測避雷器泄漏電流。一旦泄漏電流超標，會發出報警接點信號。這種避雷器泄漏電流在線顯示方式對于6 ~ 35KV氧化鋅避雷器是否受潮、老化可預先作出判斷，對于防止:M0A內部受潮發生側閃、避免閥片老化引發爆炸,將起著十分重要的監測作用。BH5110同時接入三相電流傳感器，可以同時監測三相避雷器的工作狀況。當A、B、C三相避雷器其中的任意一相漏電流超過設定值或三相電流嚴重不平衡時，將給出報警接點信號。
BH5110雷擊計數及泄漏電流監測儀有兩種供電方式。BH5110A型采用鋰電池工作，無需外接電源可連續使用十年以上。儀表采用前面框可卸式結構，維修或更換電池時無須打開柜門，線路板直接可從面框拉出更換。BH5110B型采用外接電源供電。供電電源范圍: AC/DC 110V ~ 250V。
二、主要技術指標雷擊計數響應間隔時間: ls
雷擊電流響應范圍: 50A- 10KA ( 峰值)
檢測泄漏電流范圍: 0.06一5.00mA
檢測泄漏電流精度:土0.01mA (測量范圍: 0.06mA ~ 2.00mA )土0.05mA (測量范圍: 2.00mA ~ 5.00mA )
泄漏電流檢測方式: BH5110A型每12小時 自動檢測一次， 或每次按顯示鍵檢測一次。BH5110B型連續檢測。
泄漏電流超限報警:超過設定值或三相電流大小差值超過一倍時。
工作環境適應性: - 10C ~ 50C,≤95%RH(非特殊訂貨，儀表僅限戶內使用。)
監視儀外型尺寸: 96 x 48 x 105監視儀開孔尺寸: 92x44 (嵌入式安裝)
傳感器電纜長度: 5m屏蔽電纜(可以根據用戶具體情況定制電纜線長度)
傳感器外型尺寸: 10(內徑) x 60(外徑) x 25(高度) (mm)
內接鋰電池使用壽命: 10年 (鋰電池容量3V，1200mAh, 長34xφ 17 )
報警繼電器及接點容量: AC220V/1A 一常開
三、型號命名意義
注:外接供電不指明時為AC220V,，如指明需在型號后注明電壓，如DC110V等
BH5110型雷擊計數及漏電流監視儀的連接方式，見圖3。
安裝時，先在面板上開92x44 (mm)矩形孔，將監測儀表從正面裝人后，將兩側金屬安裝件對準壓入槽口，用螺絲刀將安裝件緊固直到儀表壓緊不動為止。
監測儀表后面板接線端子見圖4。

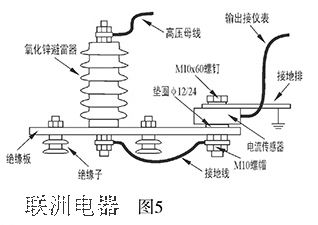

BH5110型雷擊計數及漏電流監視儀常用安裝方式，見圖5。
四、說明
1.將避雷器接地端安裝固定在絕緣板上。用一根長度合適的接地線一頭接到避雷器的接地端,另一頭連接到傳感器安裝位置的φ 10mm孔下端。(如果絕緣板換成金屬板，可以不用接地線。在金屬板上穿M10x60螺釘后再通過傳感器中心孔將傳感器外殼通過接地排接地。)
2.將傳感器環氧面朝下，中間墊人M10墊圈。
3.用M10x60螺釘照圖示方式一頭穿過有φ 10mm孔的接地排或電纜壓線鼻頭，再穿過傳感器中心孔和M10墊圈，Z后穿過絕緣板和連接避雷器接地線的線鼻中心孔，用螺帽緊固。
4.將接地排或電纜接地，使得雷電流穿過傳感器中心后流人大地。
5.將A、B、C三相如圖裝好，連接電纜至BH5110A型或BH5110B型的儀表接線端即可完成安裝。
五、注意
1.避雷器的接地端要用M10X60螺釘，穿過傳感器有環氧的一面的中心孔從上往下或從下往上穿都可以(可在中心孔兩頭各墊一M10墊圈 ，使之電流回路穿過傳感器中心孔之前不能與外殼短路)螺釘穿出后將金屬殼與接地排連在一起，用螺帽壓緊。如果避雷器的安裝結構與上述不同，請參考以上原理自定適當?shù)陌惭b方法。
2.每個傳感器的輸出電纜線與監測儀表的連接可以互換。但安裝時必須按照避雷器的A相、B相、C相分別將傳感器連接到監測裝置對應的接線端子上。
3.泄漏電流超標報警輸出是一對繼電器常開觸點，報警時接點閉合。
