小電流接地選線“相不對稱”是什么意思？
小電流接地選線裝置原理：
小電流接地選線

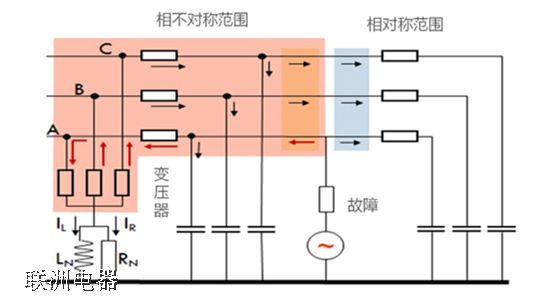

發生接地故障瞬間，線路所有的電容電流都經接地點流向故障線路。
在健全區域和故障區域，三相電流PAM算法可以保證接地故障檢測精度和準確性。
當發生接地故障時，故障電流經故障點流向故障線路，故障點后的線路則沒有故障電流通過。

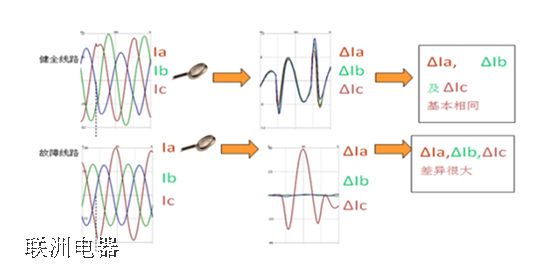

而且發生故障瞬間，電網電流發生突變，故障區域三相電流值變化很大，而非故障健全區域的三相電流值變化很小，波形近似。
根據上述三相電流相不對稱特征，通過PAM算法可準確的判斷和定位故障區域。
這意味著，變電設備一次側無需安裝零序電流互感器和零序電壓互感器，僅通過采集線路三相電流即可對饋出線路進行絕緣實時監測預警和故障選線跳閘，減少了電網系統消弧線圈調諧情況對故障檢測的影響，檢測精度更高、抗干擾能力強。
“相不對稱”高精度小電流接地保護裝置的安裝投運，能有效避免配電網長期帶接地點運行誘發電網、設備或人身安全等事故。對于電網公司來說，是為供電系統穩定運行提供了可靠保障，具有良好的經濟效益和社會效益。
