LXQ-10一次消諧的說明書

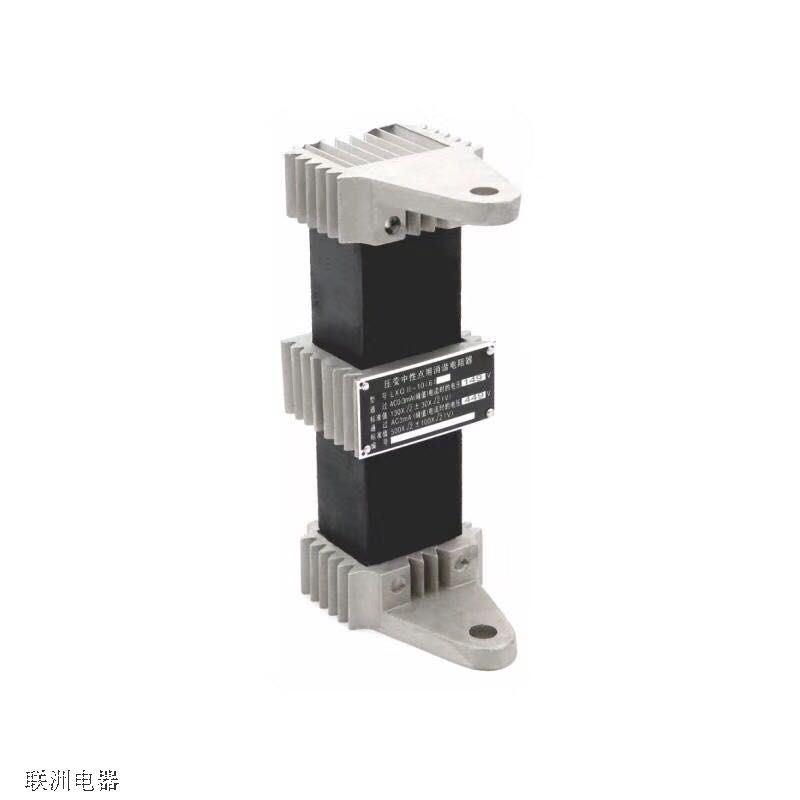

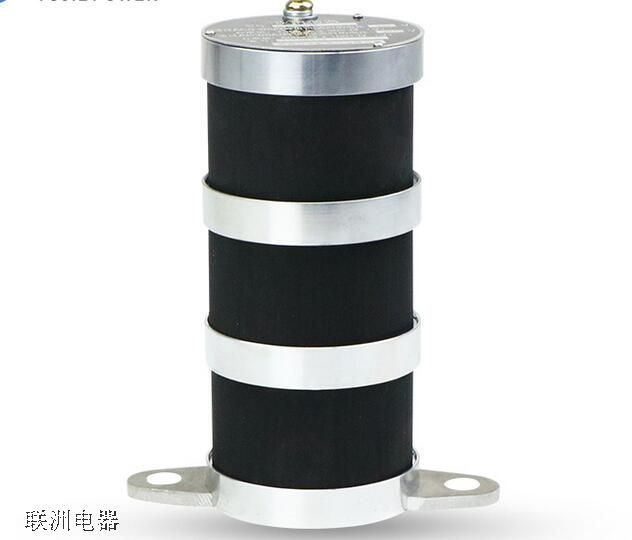

一次消諧器LXQ-10是醴陵聯洲電器有限公司專為保護電壓互感器諧振而開發的高新產品。用于6-35KV中性點不接地系統,串聯于電壓互感器與中性點之間。一次消諧器LXQ-1可以限制鐵磁諧振引起的過電壓，可以限制單相接地或電弧接地時流過高壓互感器的過電流。采用大容量非線性電阻片組成，具有散熱性能好、體積小、熱容量大等特點，能適用于各種電壓互感器。
1、適用于戶內及戶外，環境溫度-40℃～+60℃；
2、系統頻率：50Hz，60Hz
3、海拔高度不大于3500m；
4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6～35KV非有效接地系統PT一次繞組中性點與地之間，在一個系統中接有多臺電壓互感器時，應每臺互感器的三相高壓繞阻中性點裝一臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。
用戶需知：
1、消諧器在運輸、儲存、開箱和安裝時，應避免外力沖擊或碰撞。安裝使用前，應放在清潔干燥的房間內，不要受腐蝕性氣體或液體浸蝕。
2、消諧器在投入運行前或運行1-2年后，應做預防試驗。
3、在日常運行中，由于單項接地或負載不對稱等其它原因造成三項電壓不對稱，這時消諧器上有一D電壓，運行人員勿直接接觸。
4、用戶不得隨意拆分產品。
一次消諧器LXQ-1安裝方式
一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，消諧器不分正負極，一般垂直安裝，也可以水平安裝。
1、適用于戶內及戶外，環境溫度-40℃～+60℃；
2、系統頻率：50Hz，60Hz
3、海拔高度不大于3500m；
4、大氣中無嚴重污穢及浸蝕性介質的場所；
5、串接于交流6～35KV非有效接地系統PT一次繞組中性點與地之間，在一個系統中接有多臺電壓互感器時，應每臺互感器的三相高壓繞阻中性點裝一臺消諧器，才能有效地限制弧光接地過電壓和消除鐵磁諧振。
用戶需知：
1、消諧器在運輸、儲存、開箱和安裝時，應避免外力沖擊或碰撞。安裝使用前，應放在清潔干燥的房間內，不要受腐蝕性氣體或液體浸蝕。
2、消諧器在投入運行前或運行1-2年后，應做預防試驗。
3、在日常運行中，由于單項接地或負載不對稱等其它原因造成三項電壓不對稱，這時消諧器上有一D電壓，運行人員勿直接接觸。
4、用戶不得隨意拆分產品。
一次消諧器LXQ-1安裝方式
一次消諧器必須安裝在壓變中性點與地之間，下端固定接地，上端接中性點，消諧器不分正負極，一般垂直安裝，也可以水平安裝。
