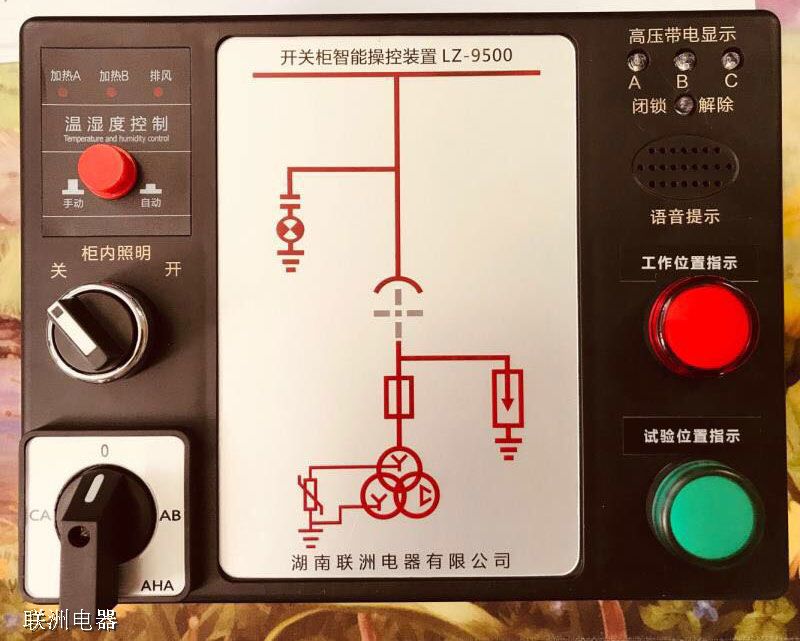

HCK-FA開關柜智能操控裝置安裝調試方法
一． 安裝調試方法
1．首先在需要的位置放好若干個溫度采集模塊；
2．在柜子面板上按照以上給定的本裝置的尺寸開好孔，然后固定上去；
3．按照端子圖接好電源線，接通電源，液晶屏上背光燈自動點亮，先顯示開機界面頁，然后循環顯示幾頁數據，其中柜內溫度和濕度獲取較快，幾個采集點地溫度至多5分鐘便可收齊，電量數據由于還沒接線暫時不關心。此時如果液晶屏未亮，請檢查電源是否通電；如果某采集點溫度超過10分鐘無數據顯示，請更換該采集模塊。如果數據正常，請固定好采集模塊，再重新給本接收裝置通電試驗以確認；
4．將各開關量分別與地短接，檢查本裝置面板上相應的狀態燈是否點亮；
5．接好各旋鈕開關與柜內相應接點的連線；
6．接入三相電壓和電流，看液晶屏上是否有數據；
7. 帶電指示器輸入端分別接上高壓帶電傳感器，某相高壓帶電時，相應的帶電指示燈亮，三相全不帶電時，閉鎖解除指示燈亮；
注意：在對開關柜一次系統做耐壓試驗時，如試驗電壓超過額定電壓，請將本裝置與帶電指示器有關的21、22、23、24號端子拔出并短接。
二． 通訊協議
本裝置采用Modbus ASCII通訊規約。
通訊波特率：9600
數據幀格式：數據位 8，奇偶校驗位 無，停止位1
本規約以(:)號(ASCII 3AH)表示信息開始，以回車－換行鍵(CRLF)(ASCII 0DH和0AH)表示信息結束。其它各區允許發送的字符為16進制字符0-9，A-F。
