BWS-B-4QC002D開關柜智能操控裝置的說明書

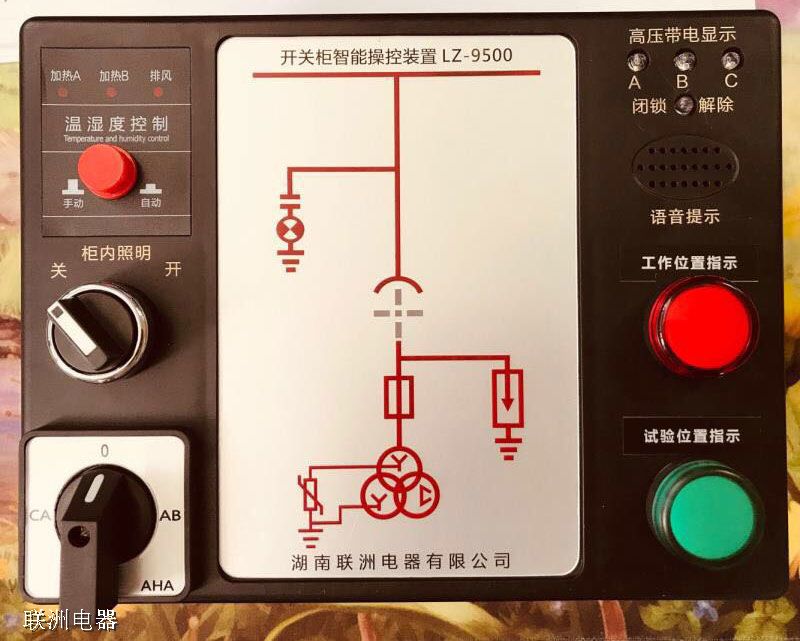

系列開關柜智能操顯裝置是針對目前中壓系統開關技術發展而開發設計的一種多功能智能化開關模擬綜合動態指示裝置，主要應用于電壓等級為 0.1～40.5KV 的各種戶內開關柜。產品集中指示一次回路模擬狀態、手車位置、隔離刀位置、接地刀位置、開關狀態、操作機構儲能狀態；帶有負荷側高壓帶電指示（可擴展母線側帶電顯示或驗電核相功能）、帶電閉鎖控制器、自動加熱除濕、實時數字顯示溫濕度值及加熱器故障監測、超高溫報警并強制停止加熱、智能語音防誤提示、紅外人體感應、柜內電氣接點在線測溫、 RS485 通信接口、 4～20MA 變送口等多種功能，簡化了開關柜面板設計，美化了部局，完善了開關狀態指示功能和安全性能的電氣裝置。目前該系列產品已廣泛地應用于電力、化工、鐵路、礦山、冶金、水泥等諸多行業。智能操控裝置是根據當前中壓系統開關柜技太發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、智能語音提示、高壓帶電指示、高壓帶電閉鎖以及自動（手動）加熱除濕控制、溫度控制、加熱器故障指示等多功能于一體，該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和性能。智能操控裝置的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接指示器、帶電（閉鎖）指示器、自動加熱除濕、溫度控制器、加熱器故障監測器等多種控制、指示裝置。
技術特點
1、主要器件均為工業級器件；
2、系統采用 MICROCHIP 的 PIC 單片機；
3、高壓電氣接點處的溫度通過 2.4G 無線的方式傳遞，具有隔離切底、安全可靠、抗干擾能力強等特點。
4、開關量輸入和通訊接口均采用光偶+電源隔離，輸出采用 12V 繼電器隔離；
5、軟件上采用了冗余、容錯、數字濾波等技術，從而保證了產品的高可靠性，能在強干擾和惡劣環境下長期穩定工作。
開關柜智能操顯裝置機殼特別采用抗干擾能力強、具有防靜電、阻燃功能的特殊材料制成，且裝置內各芯片間均采用標準 I2C 總線結構。由于采用了高性能的工業微處理器，配合現代傳感技術及測量技術，系統的種在線測量參數的測試精度及數據傳輸速度和整機抗干擾能力比普通開關狀態顯示儀有了明顯提高。裝置結構簡單、極大地方便了用戶的安裝、配線和調試。
使用環境
環境溫度：-20℃ ~+65℃（正常工作），
-30℃ ~+70℃（極限）；
-10℃ ~+55℃（存儲）
環境濕度：≤95%
大氣壓力：80~110KPa
海拔高度：≤2500 米
4.2 工作電源
電 源：AC/ DC 220V、DC110V；40~70Hz
功 耗：≤10W
電源跌落：200ms
隔離耐壓：3KV
4.3 絕緣性能
抗電強度：外殼與端子之間大于 AC2000V
絕緣性能：外殼與端子之間大于 100ΜΩ
抗 干 擾：符合 GB/T17626.8-1998 標準
抗 震 性：10~55~10Hz 2g 1min
4.4 環境溫度、濕度測量
溫度測量范圍：0℃～+70℃
濕度測量范圍：0~99.9%RH。
控制精度：溫度±1℃ 濕度±5%RH
觸點功率：AC220V/5A(每路)
4.5 電氣接點在線測溫
溫度測量范圍：0℃∽+125℃
測溫精度:±2℃
測溫數量：GCK-Y-XW,X 為測溫回路數為 3,6,9 路。
4.6 通訊方式
通訊接口：RS485；
通訊協議：Modbus；
通訊波特率：1200、2400、4800、9600
4.7 變送輸出:一路 4∽20mA 變送口
4.8 數據格式
8 個數據位 1 個停止位 無校驗
技術特點
1、主要器件均為工業級器件；
2、系統采用 MICROCHIP 的 PIC 單片機；
3、高壓電氣接點處的溫度通過 2.4G 無線的方式傳遞，具有隔離切底、安全可靠、抗干擾能力強等特點。
4、開關量輸入和通訊接口均采用光偶+電源隔離，輸出采用 12V 繼電器隔離；
5、軟件上采用了冗余、容錯、數字濾波等技術，從而保證了產品的高可靠性，能在強干擾和惡劣環境下長期穩定工作。
開關柜智能操顯裝置機殼特別采用抗干擾能力強、具有防靜電、阻燃功能的特殊材料制成，且裝置內各芯片間均采用標準 I2C 總線結構。由于采用了高性能的工業微處理器，配合現代傳感技術及測量技術，系統的種在線測量參數的測試精度及數據傳輸速度和整機抗干擾能力比普通開關狀態顯示儀有了明顯提高。裝置結構簡單、極大地方便了用戶的安裝、配線和調試。
使用環境
環境溫度：-20℃ ~+65℃（正常工作），
-30℃ ~+70℃（極限）；
-10℃ ~+55℃（存儲）
環境濕度：≤95%
大氣壓力：80~110KPa
海拔高度：≤2500 米
4.2 工作電源
電 源：AC/ DC 220V、DC110V；40~70Hz
功 耗：≤10W
電源跌落：200ms
隔離耐壓：3KV
4.3 絕緣性能
抗電強度：外殼與端子之間大于 AC2000V
絕緣性能：外殼與端子之間大于 100ΜΩ
抗 干 擾：符合 GB/T17626.8-1998 標準
抗 震 性：10~55~10Hz 2g 1min
4.4 環境溫度、濕度測量
溫度測量范圍：0℃～+70℃
濕度測量范圍：0~99.9%RH。
控制精度：溫度±1℃ 濕度±5%RH
觸點功率：AC220V/5A(每路)
4.5 電氣接點在線測溫
溫度測量范圍：0℃∽+125℃
測溫精度:±2℃
測溫數量：GCK-Y-XW,X 為測溫回路數為 3,6,9 路。
4.6 通訊方式
通訊接口：RS485；
通訊協議：Modbus；
通訊波特率：1200、2400、4800、9600
4.7 變送輸出:一路 4∽20mA 變送口
4.8 數據格式
8 個數據位 1 個停止位 無校驗
