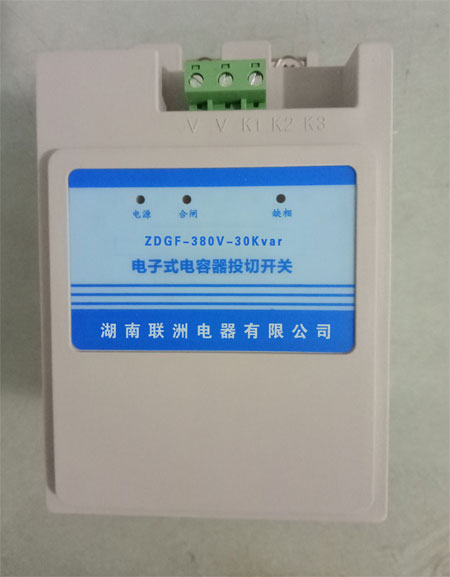

ZDGF系列智能復合開關 低壓無功補償電容通斷控制
ZDGF復合開關適用于低壓無功補償電容組的通斷控制。復合開關的基本工作原理是將可控硅與磁保持繼電器并接。使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸開關無功耗的優點。
1、過零投切：ZDGF復合開關的基本工作遠離是將可控硅開關與磁保持繼電器并接，實現電壓過零導通和電流過零斷開，使復合開關在接通和斷開的瞬間具有可控硅開關無涌流的優點，而在正常接通期間又具有物理開關無功耗的優點。其實現方法是：投入時在電壓過零瞬間控制可控硅先導通，電路接通后再將磁保持繼電器吸合導通：而切除時是先將磁保持繼電器斷開，可控硅再判零斷開，從而實現電流過零斷開電路。
2、ZDGF復合開關采用單片機控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能;電壓故障缺相保護；系統電壓缺相供電時，開關拒絕閉合；電源電壓缺相保護；工作電源缺相供電時，開關拒絕閉合；可顯示電壓、電流、電容器容量、具有故障類型及電容衰減提示。
3、無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由磁保持繼電器吸合導通，而繼電器工作時不會產生諧波。
4、功耗小：由于ZDGF復合開關采用了磁保持繼電器，控制裝置只在投切動作瞬間耗電，平時不耗電；且由于磁保持繼電器的接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，減低了成本，避免了可控硅的燒毀現象，同時也對同運行的其它電器不造成危害，真正達到了節能降耗的目的。
5、ZDGF復合開關輸入信號與復合開關光點隔離；抗干擾能力強，工作安全可靠。
技術參數
◆ 額定工作電壓380V±15% ◆ 額定頻率50HZ±5
◆ 控制容量（三相10~30KVar:△型接法）單相≤(10KVarX3) ◆ 電路功耗≤4W
◆ 每次接通與關斷間隔≥1秒 ◆ 連續兩次接通間隔≥60秒
◆ 啟動電壓DC9~12V ◆ 響應時間≤60ms
◆ 使用壽命20萬次
◆ Z大額定電流60A ◆ 接觸電壓≤50mV
◆ 絕緣等級：在正常大氣條件下≥1000V
