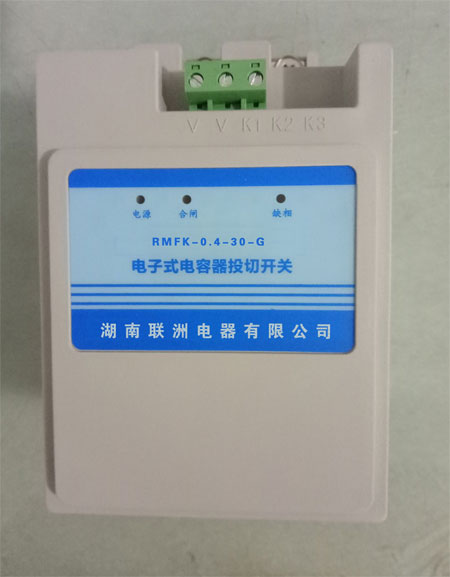

RMFK智能電容器投切開關 智能低壓復合開關

一、概述

RMFK系列智能電容器投切開關（簡稱智能低壓復合開關）有共補和分補開關兩種，共補開關用于投切三相電容，采用△型接法，分補復合開關用于投切單相電容，采用Y型接法。復合開關選用晶閘管（可控硅）和磁保持開關聯運行，其在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有磁保持開關零功耗的優點。復合開關具有無沖擊、低功耗、高壽命等顯著優點，可替代接觸器或晶閘開關，廣泛用于低壓無功補償領域。

RMFK智能電容器投切開關 智能低壓復合開關

二、型號說明

RM---企業代號

FK---智能復合開關

0.4--電壓等級（0.25表示250V、0.4代表400V)

10---電容容量（10代表10Kvar、20D代表20Kvar、30代表30Kvar)

G/F--分補、共補（G代表共補、F代表分補）

選型注意事項

1、關于分補復合開關來說，電容容量是指三只單相容量之總和。

2、分補復合開關有兩種控制形式，分別支持控制器輸出采用公共正端或者公共負端的方式，如果使用本公司配套的功率因數自動補償控制器則采用公共正端輸出方式。

3、不同規格電容器選擇復合開關型號參照如下：

20kvar三相電容器選RMFK-0.4-20-G

20kvar分相電容器選用RMFK-0.25-20-F

30kvar三相電容器選RMFK-0.4-30-G

30kvar分相電容器選用RMFK-0.25-30-F

40kvar三相電容器選RMFK-0.4-40-G

40kvar分相電容器選用RMFK-0.25-40-F

RMFK智能電容器投切開關接線圖

三、主要特點

1、電壓過零投入，電流過零切除，無涌流，不產生過電壓。

2、開關接通后低功耗，不用外加散熱片。

3、不產生諧波，無需外接串聯電抗器。

4、輸入信號與開關光電隔離，高EMC保護措施，抗干擾能力強。

5、可直接與本公司動態補償型控制器配合使用。

6、具有開關運行狀態分閘和合閘，缺相和延時指示燈。

7、內置控制電源，無需外配電源。

8、具有增強的綜合保護功能，包括系統輸入電壓缺相保護，電源電壓缺相保護，欠壓保護，停電保護，自診斷故障保護等。

四、技術要求

1、額定電壓380V±20%，使用壽命30萬次。

2、開關耐壓≥380V±20%，使用壽命30萬次。

3、開關降壓≤0.05V，通斷間隔≥60秒。

4、絕緣強度2.5KV/1min,允許諧波≤10%。

5、控制電路，控制電平5~24V DC,輸入電流〈10mA.

6、電磁兼容，脈沖群IEC255-22-1 2級、輻射電磁場IEC60255-22-3,靜電放電IEC255-22-3級、快速瞬變IEC61000-4-4 3級。

五、工作條件

1、工作溫度：-25~55℃，儲存運輸溫度-40~85℃。

2、相對濕度：5%~95%，無凝露，大氣壓力80Kpa~110Kpa.

3、海拔高度：〈2000m，地震強度不大于8級。

4、安裝場所：除火災，爆炸、水淹、強化學腐蝕等場所外的地方。
