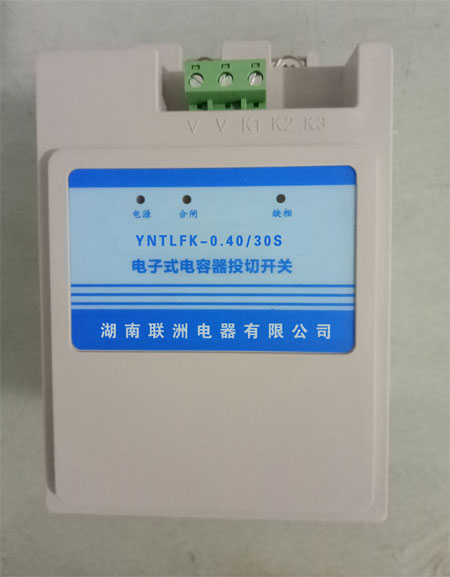

YNTLFK智能復合開關 并聯電容器投切復合開關
YNTLFK系列智能復合開關是一種能夠?qū)Σ⒙?lián)電容器進行投切的復合開關，它吸收了晶閘管零電壓投入，零電流切除及接觸器導通內阻小，不發熱的優點，克服了傳統接觸器開關投切電容器所引起的涌流電弧等缺陷。
產品用途
YNTLFK復合開關適用于交流50/60HZ，額定工作電380V（220V）的配電系統中的各種低壓無功功率補償裝置，做為并聯電力電容器的投切只用。
YNTLFK復合開關功能特點
1、內含微處理器，智能控制電容器切換。
2、用可控硅通斷電容器組，無電弧，無涌流，響應快。
3、導通內阻很小，不產生諧波，不產生合閘涌流。
4、過零投切：復合開關的基本工作原理是將可控硅開關與磁保持繼電器并接，實現電壓過零導通和電流過零斷開，使復合開關在接通和斷開的瞬間具有可控硅開關無涌流的優點，而在正常接通期間又具有物理開關無功耗的優點。其實現方法：投入時在電壓過零瞬間控制可控硅先導通，穩定后再將磁保持繼電器吸合導通；而切除時是先將磁保持繼電器斷開，可控硅延時過零斷開，從而實現過零切除。
5、產品外觀采用復合鋁芯板，抗干擾能力強。
YNTLFK復合開關技術參數
1、額定工作電壓：380V，230V/AC±20%
2、額定頻率：50Hz±5
3、控制容量（三相共補380V≦40kvar：三角形接法）；（單相分補230V≦13.3kvar：星形接法）
4、電壽命：10萬次
5、每次接通與關斷間隔≥1秒
6、連續兩次接通間隔≥100秒（注：當開關接通電源或斷開后再導通延時100秒，內定）。
7、接觸壓降≤100mV，響應時間≤1000mS，接點耐壓≥1600VAC，導通阻抗≤0.003Ω，直流信號輸入阻抗≥2.7KΩ。
YNTLFK復合開關使用指南
1、本復合開關與動態型（12V直流輸出）控制器一起使用能完成理想的無功補償功能，補償裝置總?cè)萘康挠嬎闩c一般靜態補償裝置總?cè)萘康挠嬎闶窍嗤摹?br />2、共補復合開關控制的電容器，采用三相三角形接法的電容器，額定電壓為0.4KV，控制信號為一個，同時導通A、B、C三相；分補復合開關控制的電容器，采用三相Y型接法的電容器，額定電壓為0.23KV，控制信號為三個，分別導通A、B、C三相。
3、復合開關的主接線端子要求導線的連接必須使用OT接線端頭。
4、復合開關主電路連接導線截面均按額定相電流的1.5倍進行選擇。
YNTLFK復合開關安全保護功能
1、電壓故障缺相保護：系統電壓缺相供電時，開關柜絕閉合；接通后若出現缺相，則自動切除。
2、電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；接通后若出現缺相，則自動切除。
3、停電保護：開關接通后如遇突然停電，開關自動跳閘斷開。
4、自診斷故障保護：系統自動監控可控硅，磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開。
5、空載保護：未接負載時開關拒絕閉合。
6、無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由磁保持繼電器吸合導通，而磁保持繼電器工作時不會產生諧波。
