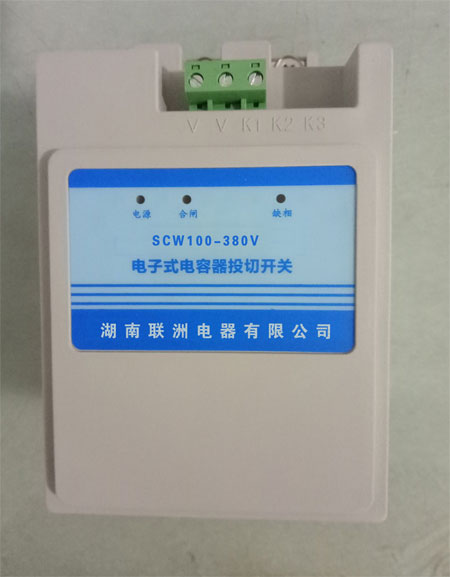

SCW80/SCW100低壓智能復合開關 新型自愈式電容投切裝置
一、概述
SCW80/SCW100系列低壓復合開關是針對可控硅和交流接觸器在低壓無功補償應用方面存在的缺陷而精心研制開發的一種智能化節能型電容器投切開關，適用于低壓無功補償電容器的快速投切控制。SCW80/SCW100低壓智能開關基本工作原理是將可控硅模塊（1600V反向雙并聯型）與交流接觸器（磁保持繼電器）并聯，通過內部芯片的分析、控制，自動尋找Z佳投入（切除）點，使復合開關在投入和切除的瞬間具有可控硅過零投切的優點，而在正常工作期間又具有接觸器功耗小的優點。
SCW80/SCW100低壓智能開關具有無沖擊、低功耗、高壽命等顯著優點，可替代接觸器或晶閘管開關，廣泛用于低壓無功補償領域。該產品通過了電力工業電力設備及儀表質量檢驗測試中心的檢驗。
二、SCW80/SCW100復合開關特點
1.過零投切：
2.保護功能完善。
3.無諧波注入。
4.功耗低。
5.輸入控制信號與復合開關光電隔離。
三、主要特點
①電壓過零投入，電流過零切斷。
②開關接通后低功耗，不用外加散熱片。
③可直接與無功補償控制器配合使用。
④內置控制電源，無需外配電源。
⑤具有開關狀態指示燈，電容接通時，指示燈亮。
⑥抗干擾能力強，高EMC設計。
四、技術參數
額定電壓380V±20％
使用壽命20萬次
開關耐壓≥2000V
開關功耗≤2W
開關壓降≤0.05V
通斷間隔≥3秒
絕緣強度2.5kV/1min
絕緣電阻100MΩ/500V
復合開關 | 說明 | 控制電容容量 | 控制方式 | 功耗 |
SCW80-△380V SCW100-△380V | 共補 | 小于40Kvar | 交流220V，或直流 5-30V | 小于3VA |
SCW80-Y220V SCW100-Y220V | 分補 | 小于40Kvar |
五、功能
1、過零投切：
SCW80/SCW100低壓智能復合開關投入時是在電壓過零瞬間可控硅觸發,穩定后再將磁保持繼電器吸合導通；而切除時是先將磁保持繼電器斷開，可控硅延時過零切除。
2、保護功能：
電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；系統電壓正常供電，開關處于閉合狀態，若出現缺相則自動退投；
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；工作電源正常供電，開關處于閉合狀態，若A缺相則自動退投；
自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，若出現故障，則拒絕閉合或在閉合狀態下自動斷開；
空載保護：未接負載時開關拒絕閉合；
斷電保護：接通后遇突然停電時，開關自動跳閘斷開。
六、接線原理
SCW80/SCW100低壓智能復合開關接線圖
