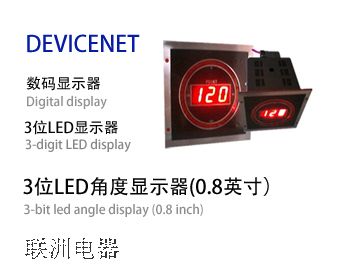

DDM3A4 DeviceNet轉角指示器 角度顯示器
■主要用途
■主要特點
●DeviceNet 現場總線通訊方式:
●3位0.8"LED數碼顯示0~ 360度;
●40個中5 mm紅色LED模擬顯示角度:
●采用 RS-485通訊，Z多可連接64塊數碼顯示表:
●電源極性保護、通訊網絡相互隔離:
●顯示值與PLC內部數據完全一致，精確，無誤差、無零漂、無需計量。
■主要參數
●技術規范內容:
1.符合DeviceNet從站組網方式，Z多可達64塊:
2.快速顯示來至主站系統送來的輸出字?jǐn)?shù)據，或特殊符號，真實顯示主站信息:
3.通訊速率、站地址手動設置:
4.站地址設置無需打開儀表，通過端子即可設置:
▲DDM3A4顯示表參數設置: DDM3A4出廠參數設置為地址09H，波特率為125Kbps,
如果需要修改參數則可按以下步驟進行:
①將DDM3A4表+V端連接于DC24V+正端，注意Z好不要超過25V，GND 連接于DC24V的地端。通電后DDM3A4會按照碼段自檢顯示88.8/模擬點全點亮、版本號(如U24)、站地址、波特率、然后顯示E00，Z后進入工作模式。
②將SET與GND短接后，將進入?yún)?shù)設置狀態(注意:在與總線波特率不一致時，上電前應取 下通訊線，否則不能進入?yún)?shù)調整模式!):循環顯示站加地址狀態(360 度模擬點亮)、減地址狀態(180 度模擬點亮)、修改波特率狀態、---，其中---為退出提示。衢要修改對應參數時，在顯示該參數后瞬間短接GND和SEL,可以循環改變對應值。
DDM3A4 DeviceNet轉角指示器用于可編程控制器(簡稱PLC)、DCS.計算機等控制、采集系統顯示機床角度數碼和LED模擬角度顯示的指示器。
■主要特點
●DeviceNet 現場總線通訊方式:
●3位0.8"LED數碼顯示0~ 360度;
●40個中5 mm紅色LED模擬顯示角度:
●采用 RS-485通訊，Z多可連接64塊數碼顯示表:
●電源極性保護、通訊網絡相互隔離:
●顯示值與PLC內部數據完全一致，精確，無誤差、無零漂、無需計量。
■主要參數
| 工作電壓 | DC 22～25V未隔離 |
| 功率消耗 | ≤24V/0.08A |
| 連接方式 | 源輸入、漏輸入可選 |
| 通訊速度 | 串行BCD碼每個脈沖周期>5mS 15～30V/3～6.1mA |
| 通訊方式 | 同步時鐘+表選+4位BCD碼*2 |
| 傳送距離 | 非屏蔽電纜<30M |
| 數碼顯示 | 3個LED數字顯示，字高20mm (0.8”) |
| 模擬顯示 | 40個Φ５mm 紅色LED模擬顯示角度 |
| 適用范圍 | 所有支持晶體管輸出的PLC |
| 刷新速度 | >200ms |
| 顯示分辨率 | 數碼值1度，模擬顯示點 / 9度 |
| 外形尺寸 | 寬130×高130×深132mm |
| 重量 | 不含包裝約0.55Kg |
| 安裝方向 | 任意 |
| 工作溫度 | －10 ～ +55℃ |
| 工作濕度 | 35 ~ 85%（不結露） |
■使用方法
●技術規范內容:
1.符合DeviceNet從站組網方式，Z多可達64塊:
2.快速顯示來至主站系統送來的輸出字?jǐn)?shù)據，或特殊符號，真實顯示主站信息:
3.通訊速率、站地址手動設置:
4.站地址設置無需打開儀表，通過端子即可設置:
▲DDM3A4顯示表參數設置: DDM3A4出廠參數設置為地址09H，波特率為125Kbps,
如果需要修改參數則可按以下步驟進行:
①將DDM3A4表+V端連接于DC24V+正端，注意Z好不要超過25V，GND 連接于DC24V的地端。通電后DDM3A4會按照碼段自檢顯示88.8/模擬點全點亮、版本號(如U24)、站地址、波特率、然后顯示E00，Z后進入工作模式。
②將SET與GND短接后，將進入?yún)?shù)設置狀態(注意:在與總線波特率不一致時，上電前應取 下通訊線，否則不能進入?yún)?shù)調整模式!):循環顯示站加地址狀態(360 度模擬點亮)、減地址狀態(180 度模擬點亮)、修改波特率狀態、---，其中---為退出提示。衢要修改對應參數時，在顯示該參數后瞬間短接GND和SEL,可以循環改變對應值。

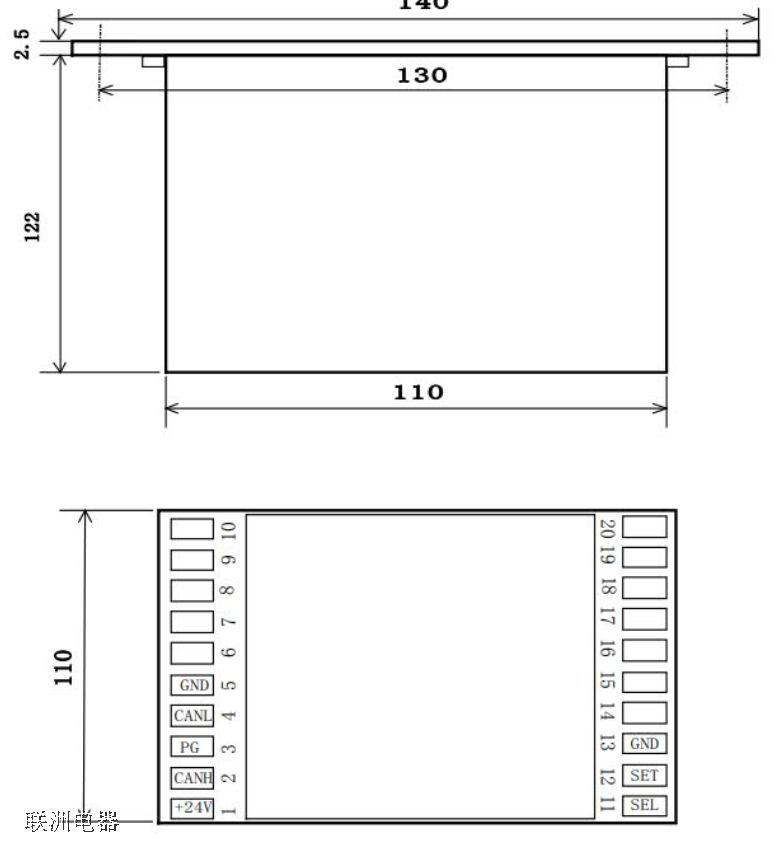

外形尺寸與接線端子
安裝開孔：121*121mm
首頁 > 產品資訊 > 日期：2022-8-16 來源：www.swjgpm.com 作者：前前 瀏覽量：
