CG6568 型高壓架空電纜超高亮帶電顯示器
一、概述
1、利用高壓電場的能量及太陽能光伏取電技術，只要把本產品掛上高壓電纜相線，無需外加工作電源，只要高壓線帶電即可發出清晰可見的高亮閃光。
2、超長壽命設計。內部元件全部采用長壽命、高可靠元器件，整體環氧密封灌注，免維護，具有抗惡劣自然環境，抗雷擊的性能,在戶外連續工作壽命大于50000小時。
3、安裝簡便可靠，該顯示器設計有專用彈簧卡具(根據需要另配)，安裝時無需停電。用絕緣桿就可牢固地安裝于高壓電纜上，能承受惡劣氣候的沖擊。.
三、主要技術指標
1、適用范圍廣，只需適當改變參數，即可應用于6kV, 10kV, 35kV,110kV和220kV等各種電壓等級的戶外高壓設備。
2、電路部分全封閉，可全天候工作，能承受-40°C ~+70°C的戶外嚴酷的工作條件，大于50000小時的連續工作壽命。
3、無需外接工作電源，內部接入可充電池，由太陽能板給其自動充電，即使連續一個月缺乏光照的陰雨天氣，充裕的電池容量照樣可維持連續正常工作。
4、閃光起動電壓:額定 電壓值的50%。
5、閃光頻次:高壓有電時，每1.5S閃爍一次;高壓無電時不起輝。
6、使用場所:戶外架空高壓電纜，直徑
12~35mm范圍內裸線或帶絕緣皮的高壓線均可工作。

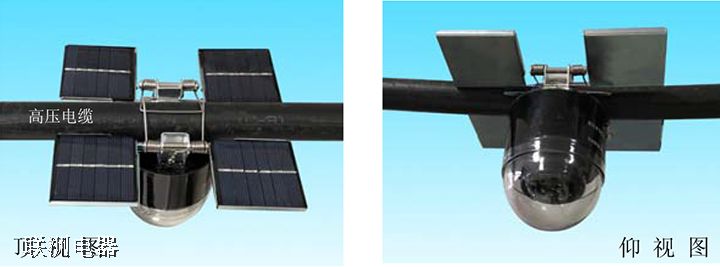

7、外形尺寸:如圖所示。
8、清晰可見視距:不小于15m。
三、安裝方法
第一步:在準備使用前先將殼體外部小螺釘擰下，然后將機內的一根電池引出線的接線頭放到螺釘?shù)奈恢�，用螺釘將線頭壓緊，引出線頭接觸到螺釘，機內通電自檢，一切正常時，本機會閃光一次，表示本機已通電，可以開始工作，如果暫時不用這臺裝置，可將螺釘松開，退下線卡，使內部電池?cái)嚯姡员Ｕ想姵仡A(yù)先充入的電量不會損耗。
1、該帶電顯示器安裝與拆卸可在帶電狀態下操作,帶電操作必須按照帶電作業安全規程進行。
2、訂貨時，請說明電壓等級、高壓電纜的直徑,及大致安裝場合。
CG6568型高壓架空電纜超高亮帶電顯示器，是一種采用彈簧夾固定在架空電纜上，接收高壓感應電場,將電場信號轉換為LED閃光信號，無論在太陽光強烈照射下，還是在能見度較低的天氣條件下，只要高壓線帶電，在顯示器垂直下方，可清晰地看到高壓指示裝置的高亮閃光，給電力檢修施工人員提供清晰的警示作用，以保障電氣線路作業人員的安全。
1、利用高壓電場的能量及太陽能光伏取電技術，只要把本產品掛上高壓電纜相線，無需外加工作電源，只要高壓線帶電即可發出清晰可見的高亮閃光。
2、超長壽命設計。內部元件全部采用長壽命、高可靠元器件，整體環氧密封灌注，免維護，具有抗惡劣自然環境，抗雷擊的性能,在戶外連續工作壽命大于50000小時。
3、安裝簡便可靠，該顯示器設計有專用彈簧卡具(根據需要另配)，安裝時無需停電。用絕緣桿就可牢固地安裝于高壓電纜上，能承受惡劣氣候的沖擊。.
三、主要技術指標
1、適用范圍廣，只需適當改變參數，即可應用于6kV, 10kV, 35kV,110kV和220kV等各種電壓等級的戶外高壓設備。
2、電路部分全封閉，可全天候工作，能承受-40°C ~+70°C的戶外嚴酷的工作條件，大于50000小時的連續工作壽命。
3、無需外接工作電源，內部接入可充電池，由太陽能板給其自動充電，即使連續一個月缺乏光照的陰雨天氣，充裕的電池容量照樣可維持連續正常工作。
4、閃光起動電壓:額定 電壓值的50%。
5、閃光頻次:高壓有電時，每1.5S閃爍一次;高壓無電時不起輝。
6、使用場所:戶外架空高壓電纜，直徑
12~35mm范圍內裸線或帶絕緣皮的高壓線均可工作。
7、外形尺寸:如圖所示。
8、清晰可見視距:不小于15m。
三、安裝方法
第一步:在準備使用前先將殼體外部小螺釘擰下，然后將機內的一根電池引出線的接線頭放到螺釘?shù)奈恢�，用螺釘將線頭壓緊，引出線頭接觸到螺釘，機內通電自檢，一切正常時，本機會閃光一次，表示本機已通電，可以開始工作，如果暫時不用這臺裝置，可將螺釘松開，退下線卡，使內部電池?cái)嚯姡员Ｕ想姵仡A(yù)先充入的電量不會損耗。

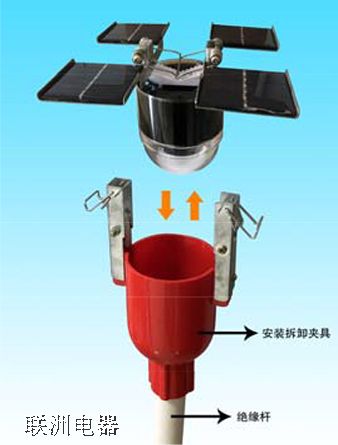

第二步:在高壓電纜上安裝顯示器，將顯示器放入安裝輔助夾具，扮開壓緊彈簧，套在夾具兩邊，然后將適合長度的絕緣桿擰入夾具底部，對準高壓線的安裝部位，將顯示器頂入彈簧卡子，聽到彈簧“叭”的響聲,則顯示器安裝到位。如果高壓線有電，顯示器即時會發出閃光;如果高壓線在失電狀態，則不會閃光。
用安裝夾具頭部套入顯示器圓柱體內，往. 上頂至鎖口動作，鎖片翻轉，即打開機構，這時往下一拉，即可將主機與高壓線分離，卸下顯示器。
1、該帶電顯示器安裝與拆卸可在帶電狀態下操作,帶電操作必須按照帶電作業安全規程進行。
2、訂貨時，請說明電壓等級、高壓電纜的直徑,及大致安裝場合。
