電流互感器符號：不同種類電流互感器電氣符號圖解
不同類型不同形式的電流互感器在圖紙上有著不同的表示方式，因此要分清楚電流互感器符號需要結合圖紙和實際去理解為什么電流互感器符號是這樣設計的，只有理解了電流互感器的結構和工作原理，電流互感器符號才能更容易地認知。
在一次系統圖和需要描述二次連接的原理圖中，電流互感器符號表述方式不同。如下圖所示，形式1適用于一次系統圖，形式2適用于二次原理圖，如下圖所示。

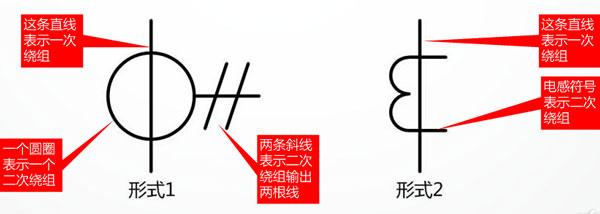

只有一個次級繞組電流互感器符號圖
在一次系統圖中，采用圓圈表示二次繞組，一個圓圈表示一個二次繞組，兩個圓圈表示兩個二次繞組。圓圈引出線上兩根斜線表示每個二次繞組輸出兩根線。在描述二次連接的原理圖中，采用類似電路中電感符號表示二次繞組，一般用兩個半圓表示，即上圖中的形式2。
電流互感器的兩種表述方式中，一次繞組的表述方式類似，即：一次繞組不論有幾匝，均采用一條直線替代。我們可以這樣理解：對于常見的穿心式電流互感器，一次繞組實際上就是穿過互感器的一次線路，這條直線就代表穿過的一次線路。

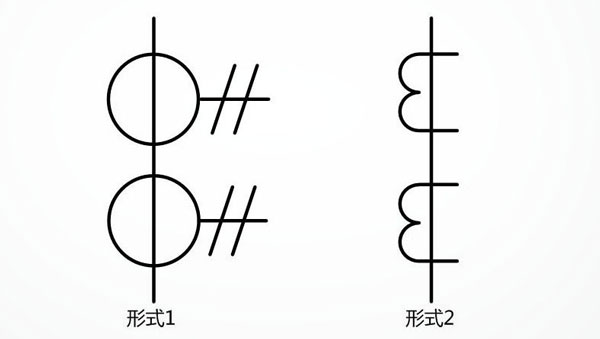

具有兩個鐵心每個鐵心有一個次級繞組的電流互感器符號圖
在一個鐵心上具有兩個次級繞組的電流互感器符號圖

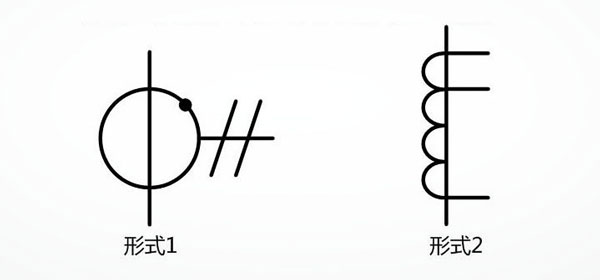

一個次級繞組帶一個抽頭的電流互感器符號圖

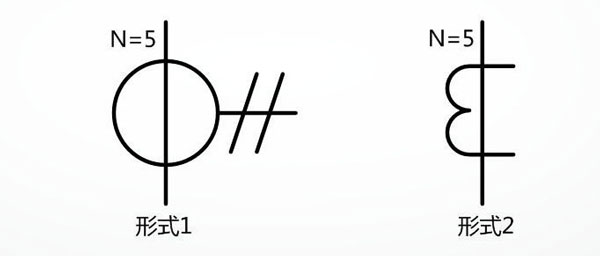

初級繞組為5匝導體貫穿的電流互感器符號圖
注：這種形式的電流互感器不帶內裝式初級繞組。

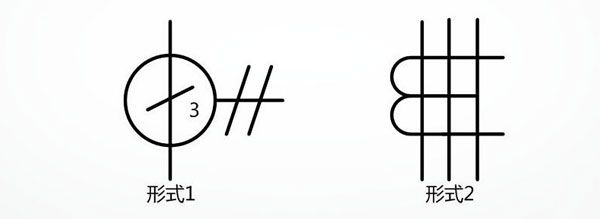

具有三條穿線一次導體的脈沖變壓器或電流互感器符號圖
在同一個鐵心具有兩個次級繞組和九條穿線，一次導體的脈沖變壓器或電流互感器符號圖
