SZD-PA660 PT測控保護裝置 零序過壓保護功能

概述

        SZD-PA660 PT測控保護裝置是以電壓保護為基本配置的保護單元,適用于400V及以下電壓等級的工礦企業,作為各類電氣設備和線路的后備保護。 SZD-PA660 采用ARM系列微處理器,運用數字信號采樣技術實現各種保護,替代傳統的電磁繼電器,實現保護的數字化、智能化。

主要功能

      1、保護功能
        ① 零序過壓保護功能:出口跳閘或告警可選擇;
        ② 低壓保護功能:低壓一段保護、低壓二段保護,出口跳閘或告警可選擇;
        ③ 過壓保護功能:出口跳閘或告警可選擇;
        ④ PT 斷線保護功能;
        ⑤ 非電量保護功能。
      2、 裝置自檢功能
        ① 自動檢測RAM、ROM、A/D等故障;
        ② 自動檢測定值等參數;
        ③ 裝置具備失電告警功能。
      3、事件記錄功能
        ① 記錄事件內容包括保護動作事件、告警事件、裝置自檢故障;
        ② 記錄保護動作事件的類型、動作時刻;記錄裝置自檢故障的類型和發生時刻。
      4、通訊功能
        ① 上傳實時數據,包括測量數據、故障告警信號及保護整定值等。
        ② 接收上級發的控制命令。
      5、監控功能
        ① 顯示保護電壓和功率;
        ② 采集斷路器、隔離刀閘和遠方/就地等位置信號及非電量等其它開關量信號;
        ③ 后臺監控分合斷路器。
      6、顯示操作功能

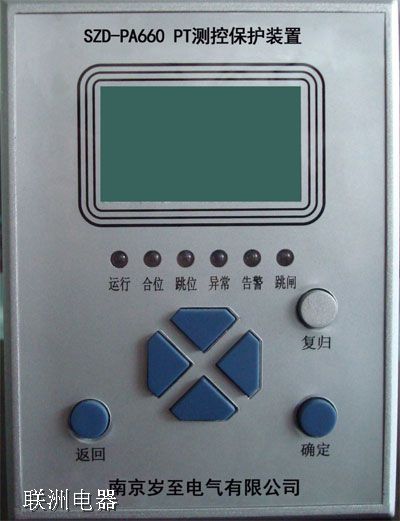

        面板上具有大屏幕液晶漢字顯示、鍵盤操作功能,可方便實現數據跟蹤監視、在線修改定值或投退某些保護功能。當有故障發生時,自動彈出相應的提示畫面。面板上還具有運行、告警、跳閘、異常等指示燈。

技術參數

      1、額定直流數據
        ① 電壓220V、110V;
        ② 直流電壓紋波系數不大于2%,電壓波動為額定電壓80~115%。
      2、額定交流數據
        ① 額定交流電壓Un:100V;
        ② 交流電源波形為正弦波,畸變系數不大于2%;
        ③ 頻率fn:50Hz(有60Hz功能可選,訂貨需注明),允許偏差為±0.5%。
      3、功率消耗
        ① 交流電壓回路:當為額定電壓時,每相不大于1VA;
        ② 直流回路每個保護功能模塊不大于8W。
