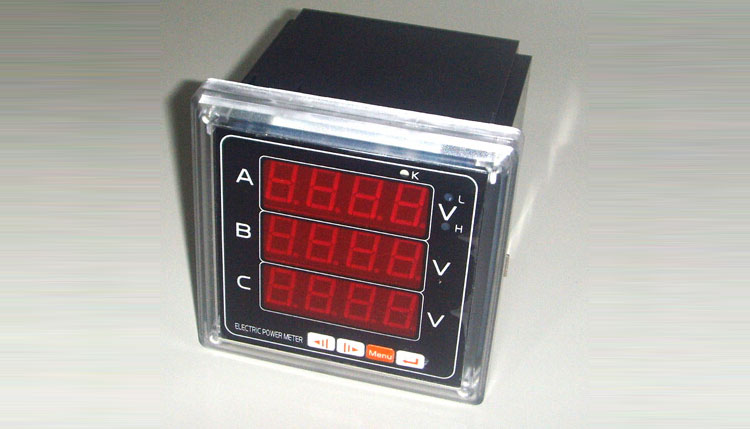

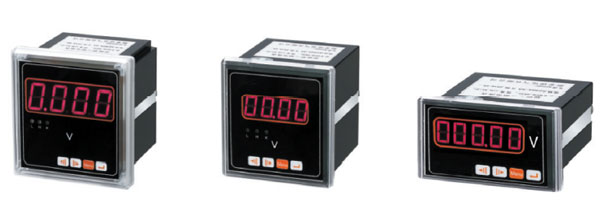

PZ224U-9S1-A、PZ224U-9S3-A屏裝電壓表
PZ224U系列數字屏裝電壓表采用交流采樣技術測量電網中的電壓，可用于諧波嚴重畸變場合，適用于電力電網、自動化控制系統中對電壓的測量和顯示，具有顯示直觀、精度高、性能穩定、隔離性強、抗振動等優點。 可選配多種擴展功能：RS-485通訊接口（MODBUS-RTU協議）、繼電器輸出、開關量輸入、模擬量變送輸出等、變比鍵盤可設、多種外型尺寸可方便地設計選型。產品符合GB/T 22264-2008要求。
2．規格選型一覽表
 | 輸入方式 | 功能模塊 | 顯示方式 | 外形代號 | ||||||
| 相數 | 交流 | 直流 | 開關量輸入 | 繼電器輸出 | 模擬量輸出 | 485 接 口 | LED | LCD | 外形代號 | |
| PZ224U-DS1-A | 單 | ● | _ | _ | _ | _ | _ | ● | _ | D型 |
| PZ224U-DS1-B | 單 | ● | _ | _ | _ | _ | ● | ● | _ | |
| PZ224U-DS1-A-D | 單 | _ | ● | _ | _ | _ | _ | ● | _ | |
| PZ224U-DS1-B-D | 單 | _ | ● | _ | _ | _ | ● | ● | _ | |
| PZ224U-DS3-A | 三 | ● | _ | _ | _ | _ | _ | ● | _ | |
| PZ224U-5S1-A | 單 | ● | _ | _ | _ | _ | _ | ● | _ | 5型 |
| PZ224U-5S1-B | 單 | ● | _ | 2 | _ | _ | 1 | ● | _ | |
| PZ224U-5S1-A-D | 單 | _ | ● | _ | _ | _ | _ | ● | _ | |
| PZ224U-5S1-B-D | 單 | _ | ● | 2 | _ | _ | 1 | ● | _ | |
| PZ224U-3S1-A | 單 | ● | _ | _ | _ | _ | _ | ● | _ | 3型 |
| PZ224U-3S1-B | 單 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-3S1-C | 單 | ● | _ | 3 | 2 | 1 | 1 | ● | _ | |
| PZ224U-3S1-A-D | 單 | _ | ● | _ | _ | _ | _ | ● | _ | |
| PZ224U-3S1-B-D | 單 | _ | ● | _ | _ | _ | 1 | ● | _ | |
| PZ224U-3S1-C-D | 單 | _ | ● | 3 | 2 | 1 | 1 | ● | _ | |
| PZ224U-3S3-A | 三 | ● | _ | _ | _ | _ | _ | ● | _ | |
| PZ224U-3S3-B | 三 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-3S3-C | 三 | ● | _ | 3 | 3 | _ | 1 | ● | _ | |
| PZ224U-3S3-D | 三 | ● | _ | _ | _ | 3 | 1 | ● | _ | |
| PZ224U-9S1-A | 單 | ● | _ | _ | _ | _ | _ | ● | _ | 9型 |
| PZ224U-9S1-B | 單 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-9S1-C | 單 | ● | _ | 4 | 2 | 1 | 1 | ● | _ | |
| PZ224U-9S1-A-D | 單 | _ | ● | _ | _ | _ | _ | ● | _ | |
| PZ224U-9S1-B-D | 單 | _ | ● | _ | _ | _ | 1 | ● | _ | |
| PZ224U-9S1-C-D | 單 | _ | ● | 4 | 2 | 1 | 1 | ● | _ | |
| PZ224U-9S3-A | 三 | ● | _ | _ | _ | _ | _ | ● | _ | |
| PZ224U-9S3-B | 三 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-9S3-C | 三 | ● | _ | 3 | 3 | _ | 1 | ● | _ | |
| PZ224U-9S3-D | 三 | ● | _ | _ | _ | 3 | 1 | ● | _ | |
| PZ224U-2S1-A | 單 | ● | _ | _ | _ | _ | _ | ● | _ | 2型 |
| PZ224U-2S1-B | 單 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-2S1-C | 單 | ● | _ | 4 | 2 | 1 | 1 | ● | _ | |
| PZ224U-2S1-A-D | 單 | _ | ● | _ | _ | _ | _ | ● | _ | |
| PZ224U-2S1-B-D | 單 | _ | ● | _ | _ | _ | 1 | ● | _ | |
| PZ224U-2S1-C-D | 單 | _ | ● | 4 | 2 | 1 | 1 | ● | _ | |
| PZ224U-2S3-A | 三 | ● | _ | _ | _ | _ | _ | ● | _ | |
| PZ224U-2S3-B | 三 | ● | _ | _ | _ | _ | 1 | ● | _ | |
| PZ224U-2S3-C | 三 | ● | _ | 3 | 3 | _ | 1 | ● | _ | |
| PZ224U-2S3-D | 三 | ● | _ | _ | _ | 3 | 1 | ● | _ | |
3．通用技術條件
| 名 稱 | 技術參數 | ||
| 精度等級 | 0.5, 0.2級 | ||
| 顯示方式 | 4位LED顯示,另加符號指示位 | ||
| 信號輸入 | 測量網絡 | 三相四線、三相三線、單相 | |
| 電 流 | 標稱值 | AC 100V、AC 220V、AC 380V、DC75mV等 | |
| 過負荷 | 持續：1.2倍， 瞬時：2倍/1秒 | ||
| 阻抗 | >300kΩ | ||
| 頻率 | 50/60Hz±10%或直流 | ||
| 電 源 | 工作范圍 | AC/DC：80V～270V | |
| 功耗 | <4VA | ||
| 功能模塊 | 通訊接口 | Z多1路RS-485通訊，Modbus-RTU協議，波特率：2400～19200bps | |
| 開關量輸入 | Z多4路開關量輸入，干結點方式 | ||
| 開關量輸出 | Z多3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A | ||
| 變送輸出 | Z多3路模擬量輸出：0/4～20mA或0～5/10V | ||
| 平均無故障工作時間 | ≥50000h | ||
| 環 境 | 工作 | -10～55℃，相對濕度≤93%，無腐蝕性氣體場所，海拔高度≤2500m | |
| 儲存 | -20～75℃，相對濕度≤93% | ||
| 安 全 | 絕緣電阻 | >100MΩ | |
| 隔離耐壓 | AC 2kV | ||
