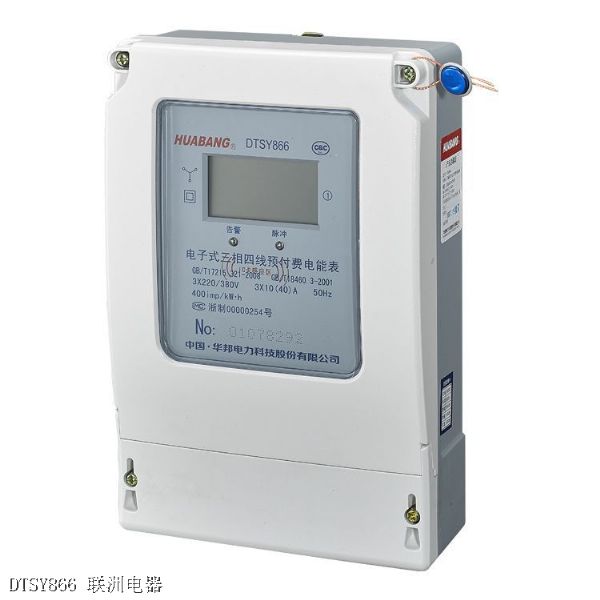

DTSY866三相電子式預付費電能表 水電一卡通表
一、概述
DTSY866 型三相智能費控電能表，采用Z先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。
二.主要特點：
●預付費功能：用戶先買電后使用，欠費斷電。
●階梯計價功能：可設置采用階梯計價方式，促進用戶節約用電。
●液晶顯示功能：顯示購電量、剩余量、累計用電量、狀態等多項數據信息。
●提示報警功能：可用電量不足、及其他故障信息。
●防囤電功能：通過軟件可靈活設置充值下限，防止用戶囤電。
三、技術參數
1、技術指標：
1）精度等級：有功1.0、2.0級
2）電壓：3X220/380V ±10%
3）頻率：50Hz或60Hz
4）電流規格：3X1.5(6)A、3X3(6)A、3X5(20)A、3X10(40)A、3X10(60)A、3X20(80)A、3X30(100)A
5）電壓回路功耗：≤2W，10VA
6）電流回路功耗：≤4VA
1）7）RS485通訊接口（可選），支持DL/T645-1997、DL/T645-2007，支持遠程網絡售電；
8）正常工作溫度：-25℃～ 55℃
9）存貯和運輸極限溫度：-40℃～ 70℃
10）掉電數據存貯時間>20年
2、外形及安裝尺寸：
外型尺寸： (220×146×71)mm。
安裝尺寸：三孔成等腰三角形，底孔中心距132mm，頂孔高200(210)mm。
