380電流表電壓表怎么接線？配詳細圖解

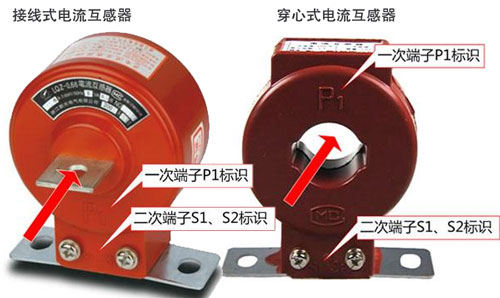

這里說的三相電流表不是古老的指針式電流表，而是新式的智能數顯電流表，它可以適應不同的信號輸入，更換不同規格的互感器可以不用更換儀表，而只需要在儀表上設置和互感器相同的電流變比即可。
380V三相電流表接線示意圖：
而三相電壓表的接線就要簡單多了，380V三相電源可以直接輸入，而不用外接互感器等轉換電器。但是380三相電壓表接線又分為顯示380V的三相三線接線和顯示220V三相四線接線，具體如何接呢？請看以下示意圖：

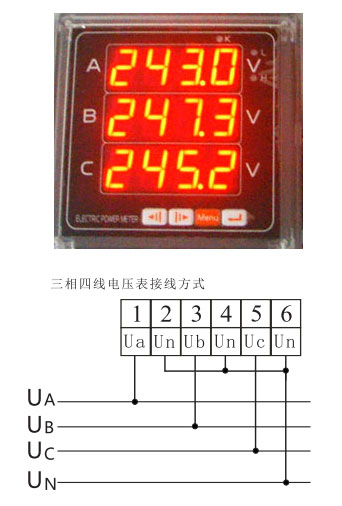

接成三相四線讓其顯示220V相電壓：

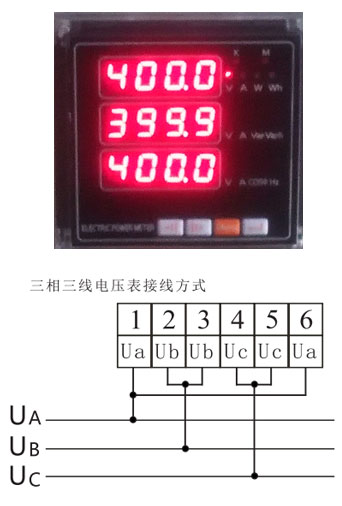

接成三相三線顯示380V線電壓：
