分補電容配幾只接觸器?共補和分補的區別圖解

首先我們來聊聊什么是共補什么是分補:

共補是三相同時補償,分補是對單相個別補償,共補適用于三相的功率因數相差不大的情況,而分補適用于三相不平衡比較嚴重的情況。

比如說三相的功率因數分別為0.53,0.67,0.71, 那么,在0.71以上這部分,可以通過共補解決,另外 兩相其他部分所需要的無功就通過分補來補償。 原因嗎?當然是為了節約成本。

補償電容器又分為三相電容器(共補用)和單相電容器(分補用),三相電容器通常有3個接線端子,分別對應ABC相線,電容器與電網的連接是同時接通或斷開,像三相電動機負載一樣接線。而單相電容器通常只有2個接線端子,對應電網中的A+L或B+L或C+L,與電網的連接也是使用電容接觸器接通或斷開。

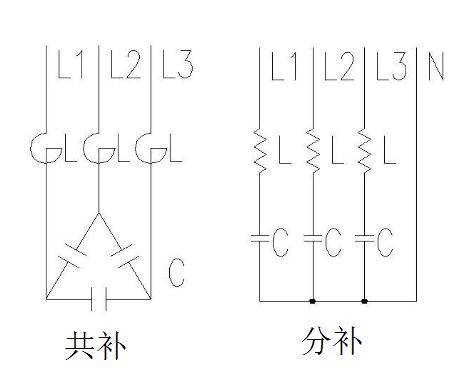

共補和分補的接線原理區別

如上圖所示:

1、接線方式,三相共補電容器有三個接線端,分別接(A、B、C)分補電容器有四個接線端,分別接(A、B、C、N)

2、投入補償方式:三相共補電容器投入時,三組電容器同時投入。分補電容器可以單相分別投入運行。

其次,三相電容器的額定電壓一般是450V,而單相電容器的耐壓則是250V,從電壓參數即可看出電容器的用途。而與之配套的電容接觸器沒有這么多選擇,只有工作電源220、380V兩種以及額定電流。

共補電容器柜

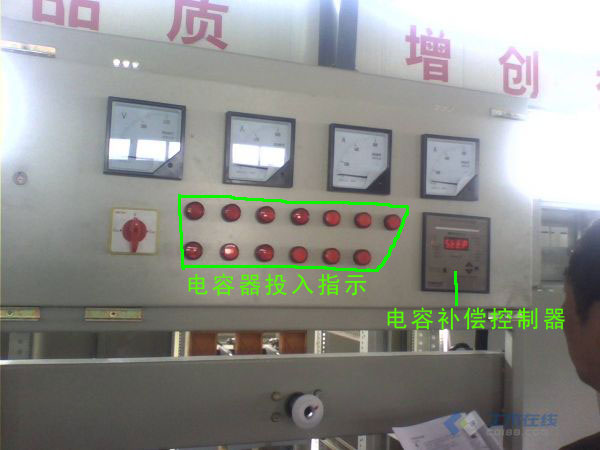

共補電容器柜面板

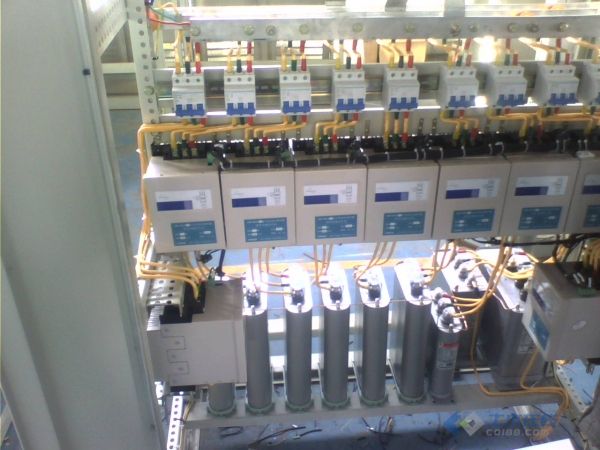

共補電容器柜元件
