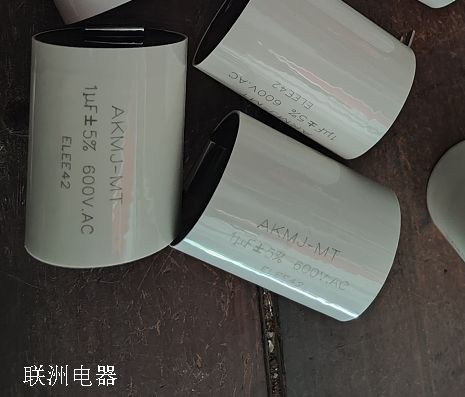

AKMJ-MT型濾波電容器 交流濾波不可缺少的元器件
AKMJ-MT型濾波電容器主要應用于電力電子設備中做交流濾波用。在大功率UPS、開關電源、變頻器、變頻電源等設備中做交流濾波，治理諧波及提高功率因素。
眾所周知，變頻電源的濾波電容的主要功能是在電源整流電路中，用來濾除交流成分。使輸出的直流更平滑。而且對于精密電路而言，往往這個時候會采用并聯電容電路的組合方式來提高濾波電容的工作效率。在這里需要強調一點，濾波電容是用在變頻電源的直流這塊兒，是直流（DC）電容。
變頻電源里面的濾波電容是在變頻電源的直流這一塊兒，跟IGBT模塊一起，一般變頻電源的容量不同，所用的濾波電容也不相同。而所使用的濾波電容的個數一般是根據功能不同，設計安裝的個數也不一樣。中港揚盛單相變頻電源小容量的里面只有一兩個濾波電源，而三相變頻電源100KVA的一臺變頻電源里面就有12個大的濾波電容之多。
電容濾波的原理及作用
常用的濾波電路有無源濾波和有源濾波兩大類。電容濾波為無源濾波，本文詳細介紹了電容濾波的工作原理以及其作用。
濾波電容的作用簡單講是使濾波后輸出的電壓為穩定的直流電壓，其工作原理是整流電壓高于電容電壓時電容充電，當整流電壓低于電容電壓時電容放電，在充放電的過程中，使輸出電壓基本穩定。濾波電容容量大，因此一般采用電解電容，在接線時要注意電解電容的正、負極。電容濾波電路利用電容的充、放電作用，使輸出電壓趨于平滑。
當u2為正半周并且數值大于電容兩端電壓uC時，二極管D1和D3管導通，D2和D4管截止，電流一路流經負載電阻RL，另一路對電容C充電。當uC》u2，導致D1和D3管反向偏置而截止，電容通過負載電阻R放電，uC按指數規律緩慢下降。
電容濾波
當u2為負半周幅值變化到恰好大于uC時，D2和D4因加正向電壓變?yōu)閷?dǎo)通狀態，u2再次對C充電，uC上升到u2的峰值后又開始下降;下降到一D數值時D2和D4變?yōu)榻刂梗珻對RL放電，uC按指數規律下降;放電到一D數值時D1和D3變?yōu)閷?dǎo)通，重復上述過程。
RL、C對充放電的影響：
電容充電時間常數為rDC，因?yàn)槎䴓O管的rD很小，所以充電時間常數小，充電速度快;RLC為放電時間常數，因?yàn)镽L較大，放電時間常數遠大于充電時間常數，因此，濾波效果取決于放電時間常數。電容C愈大，負載電阻RL愈大，濾波后輸出電壓愈平滑，并且其平均值愈大。
