軟啟動器內部結構圖解：簡單明了一看就懂
眾所周知，軟啟動器是用來啟動鼠籠式三相電機的，它和星三角啟動器以及自耦降壓啟動器是一樣的用途，只是軟啟動器使用的技術更加先進，附帶的功能也更多，所以價格也更貴。正因如此，許多朋友對軟啟動器不甚了解，甚至對它有些誤解，所以本文就來介紹一下軟啟動器的內部結構，并附上圖解，讓大家更好地理解它。
想要更容易地理解軟啟動器，請先了解它的原理圖
聯洲的軟啟動器內部結構非常簡單，主要由外殼、控制主板、按鍵顯示板、3組可控硅及連接件還有3個互感器組成，這是普通智能型的旁路型軟啟動器，使用時需要配交流接觸器一同使用才行�？刂浦靼迨钦麄�(gè)軟啟動器的核心部分，軟啟動器的控制硬件和固件都依賴此塊電路板，而軟啟動器上的可控硅、互感器及供電電源都通過接插件與控制主板相連接，顯示和按鍵電路板也是通過排線和控制主板相連的。
控制主板中的程序由我公司自主研發，穩定性非常高，單片機采用ＳＴＣ公司的ＳＴＣ系列芯片，它有著運行穩定速度快的優點。而軟啟動器中另一非常重要的元件——可控硅則是由沈陽某軍工公司出的產品，從我們開始做此產品開始就一直使用它們公司的可控硅，性能和質量能得到很好的保障。
浙江有很多做可控硅的廠家，雖然也有質量非常好的價格也比較便宜，但我公司不敢冒風險去更換廠家。還有比較控制主板上的輸出光耦也非常重要，別看它一個小小的零件，可你要去買會發現各種價都有，價格差很大，質量差別也是無法想象，電子元件市場水太深，一不小心進了一批貨質量不好能讓你哭死。所以我們在元件的選擇上是慎之又慎。

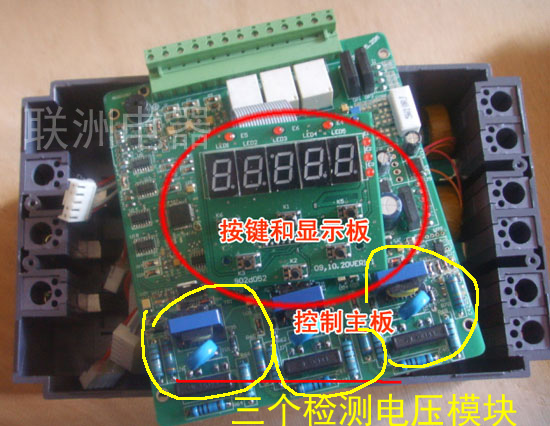

軟啟動器內部結構請看下圖：
