接觸器雙電源原理圖：接觸器控制雙電源切換接線圖解
眾所周知，雙電源自動轉換開關用于比較重要的用電設備，像樓宇中的電梯、數據中心的機房用電、消防水泵電源等等，都能見到這種轉換開關。這種轉換開關的原理是當常用電源停電時馬上切換至備用電源，而常用電源恢復供電時又切換回常用電源。

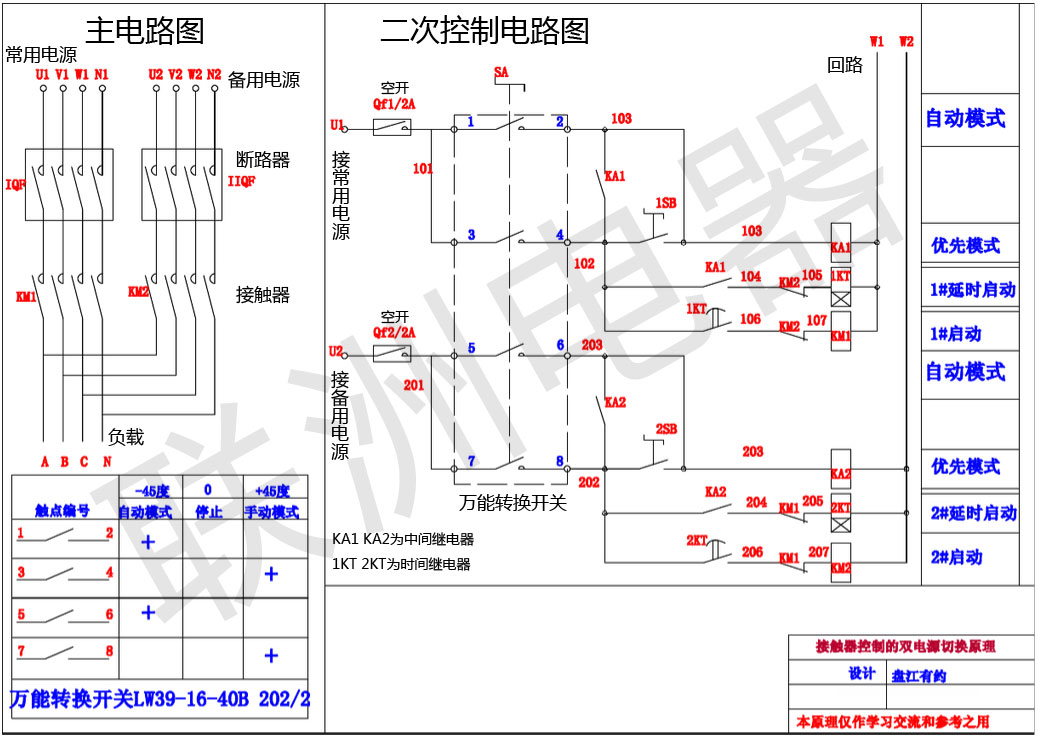

雙電源自動轉換開關主要分PC級、CB級，PC級雙電源轉換開關用于消防設備，CB級雙電源轉換開關用于普通重要設備，有關更詳細介紹本文不作展示。本文介紹的是使用接觸器低成本制作一個接觸器控制雙電源切換開關，其原理圖、主電路圖、二次控制接線圖如下，請朋友們細看。
點擊圖片，全圖瀏覽！
另外，我公司也有生產銷售不同種類的雙電源自動切換開關，像微斷型雙電源開關、塑殼型雙電源開關、隔離型雙電源開關、勵磁式雙電源開關等，具體如下圖所示。
微斷型雙電源開關 隔離型雙電源開關
塑殼型雙電源開關 勵磁式雙電源開關
一、微斷型雙電源開關特點：
微斷型雙電源開關是由兩個微型斷路器加控制電機制作而成的一款經濟型雙電源自動轉換開關，主要用于63A以下消防控制系統，轉換時間1-3秒，不可調，是目前市場上也是本公司Z實用Z廉價的一款自動轉換開關電器。
Z大框架電流：63A，有3極和4極之分，63A價格相同，尺寸大小一樣，63A以上請使用塑殼型。
二、塑殼型雙電源開關特點：
塑殼型雙電源自動轉換開關主要采用CM1作為主要執行斷路器，因其斷路器本身具有過載保護功能所以這類產品也就有了這個功能。這類塑殼型雙電源自動轉換開關又有兩個細分，一種是經濟型的，即提供Z簡單的自動轉換和過載保護功能。另一種除了這些Z基本的功能外還帶有過壓、缺相保護以及轉換時間可調功能，也就是配帶控制器的這一類。
塑殼型的Z大框架電流可以做到1250A，Z成熟的是630A以下產品，而630A以上產品我公司依然可以保證質量和性能。
三、隔離型雙電源開關特點：
隔離型雙電源開關Z大的優勢就是技術成熟，電流可以做得很大，一般Z大可以做到３２００A，更重要的是它的造價低，比塑殼型、勵磁型的都要低很多，在切換時間要就不高的場合可以考慮使用此類。
四、勵磁型雙電源開關特點：
勵磁式雙電源自動轉換開關是我公司開發的一種轉換時間Z快的自動開關電器，轉換過程中微電腦主機不斷電，不重起。此雙電源開關為兩段式，電磁驅動開關，驅動力來自于一組高性能的電磁線圈，切換速度快且穩定，它是業界唯一真正的電氣瞬間單線圈激磁操作、機械互鎖型雙投切換開關。
Z大框架電流：630A，切換時間100MS以內，切換時微機電腦不掉電，不重起。
