如何計算電線的承載電流?銅線線徑與承載電流表

根據電機功率規格來選擇合適的電線對于新手來說可不是一件愉快的事,選小了規格長期使用時會發熱,存在安全隱患,選大了規格浪費錢不說,還不好接線。那如何計算電線的承載電流呢?請朋友們參數以下這個銅線線徑與承載電流表吧,相信一D會對您有幫助的。

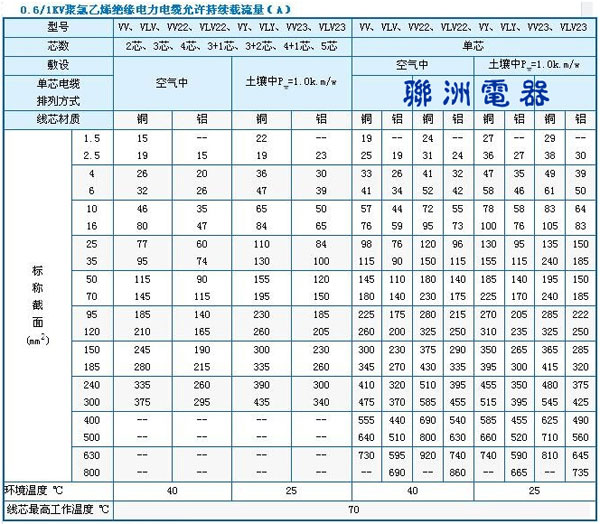

銅線線徑與承載電流表 線徑電流對照表 電線承載電流對照表

不同線徑(1毫米以下的)銅線載流量計算公式:

S=I/J J=I/S I=JS

S=截面積,J=電流密度,I=電流變壓器:J=2.5輸電線:J=5以上。

銅線在不同溫度下的線徑和所能承受的Z大電流表

銅線安全載流量計算方法是:

2.5平方毫米銅電源線的安全載流量--28A。
4平方毫米銅電源線的安全載流量--35A 。
6平方毫米銅電源線的安全載流量--48A 。
10平方毫米銅電源線的安全載流量--65A。
16平方毫米銅電源線的安全載流量--91A 。
25平方毫米銅電源線的安全載流量--120A。

如果是鋁線,線徑要取銅線的1.5-2倍。如果銅線電流小于28A,按每平方毫米10A來取肯定安全。

如果銅線電流大于120A,按每平方毫米5A來取。導線的截面積所能正常通過的電流可根據其所需要導通的電流總數進行選擇,一般可按照如下順口溜進行確定:

十下五,百上二, 二五三五四三界,柒拾玖五兩倍半,銅線升級算。

給你解釋一下,就是10平方一下的鋁線,平方毫米數乘以5就可以了,要是銅線呢,就升一個檔,比如2.5平方的銅線, 就按4平方計算.一百以上的都是截面積乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,這么幾句口訣應該很好記吧。

首頁 > 技術資料 > 日期:2022-6-25 來源:www.swjgpm.com 作者:錢工 瀏覽量:
