單相電機調速方法及交流電機調速原理
1、串電抗器調速
將電抗器與電動機定子繞組串聯，，利用電抗器上產生的壓降使加到電機定子繞組上的電壓低于電源電壓，從而達到降低電動機轉速的目的。此種調速方法，只能是由電機的額定轉速往低調。多用在吊扇及臺扇上。
2、電動機繞組內部抽頭調速
通過調速開關改變中間繞組與啟動繞組及工作繞組的接線方法，從而達到改變電動機內部氣隙磁場的大小，達到調節電動機轉速的目的。有L型和T型兩種接法。
3、交流晶閘管調速(Z后圖例網帶調速電機就使用該原理)
利用改變晶閘管的導通角，來實現調節加在單相電動機上的交流電壓的大小，從而達到調速的目的。此方法可以實現無級調速，缺點是有一些電磁干擾。常用于電風扇的調速上。
4，變頻器調速。
5，變極調速（比如二極變四極，六極八極）

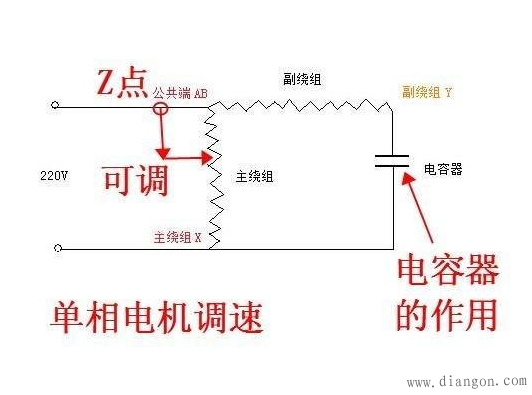

下圖為第一種，電抗調速。
電容的作用：更改主副繞組的相位，讓其保持一個相位差，這樣定子與轉子間形成旋轉的磁場，轉子轉動。與三相電機類似，只是三相電機的旋轉磁場是由三相自身的相位差通過繞組形成。
Z點即為可調點，與調速控制器上的調節旋鈕對應起來，調整旋鈕，副繞組所承受的電壓降低了，定子電壓降低，而使轉速降低。
單相電機的應用，在傳送帶上，小功率負載，幾百W。如果功率大了的話，超過1KW,我們Z好還是選用變頻器驅動。
