ZH-WTXB微機型鐵磁諧振消除裝置的作用
電力系統中的鐵磁諧振過電壓是一種常見的內部過電壓現象，在35KV以下中性點絕緣的電網中頻繁發生。這種過電壓持續時間長，甚至能長時間自保持，因而對電力系統的安全運行威脅極大。它是導致高壓熔絲熔斷、電磁式電壓互感器燒損爆炸的重要原因，也是電力系統中某些重大事故的誘發原因之一。

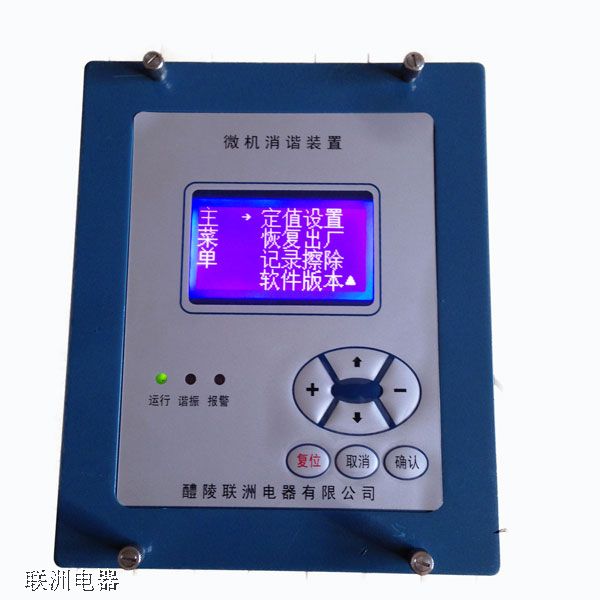

ZH-WTXB微機型鐵磁諧振消除裝置是我公司科技人員在總結了十幾年來國內各種消諧裝置成功、失敗的經驗和教訓之后，研制出的新一代鐵磁諧振消除裝置。該裝置在軟硬件的設計上進行了重大改進，無需整定和調試，使消諧成功率大大提高。
二、主要功能和技術參數
1、適用范圍：35KV以下中性點不接地或經消弧線圈接地的小接地電流系統。
2、母線段數：1段。
3、消諧頻率：三分頻、二分頻、基頻、三次諧波或其它高次諧波。
4、動作頻率范圍（HZ）：三分頻（14～18）、二分頻（22～27）、基頻（47～52）、三次諧波（145～162）、
其它高次諧波（頻率大于52的非三次諧波）。
5、動作電壓（V）：三分頻、二分頻30±5，基頻、三次諧波、其它高次諧波（頻率大于52的非三次
諧波）110±5。以上啟動值為缺省經驗值,用戶無需整定。
6、遠動報警功能：諧振報警、過電壓報警。
報警出口分別提供一對無源觸點（觸點容量為8A/250VAC、8A30VDC）在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為40W。
7、工作狀態指示：運行指示燈（綠色、裝置正常運行時閃爍）、諧振報警燈(紅色、三次內消諧成功
點亮)、過電壓報警燈（紅色、三次內消諧不成功點亮，此時裝置返回運行,過電壓消除后滅）。
8、通訊功能：RS485。
9、電源：交直流220V。
10、使用環境：溫度-10℃～55℃濕度≤90% 大氣壓力80～110KP
周圍介質無導電塵�；�?qū)е陆饘倩蚪^緣損壞的腐蝕性氣體、霉菌等。
11、外形尺寸：128(長)×166（寬）×121（高）
12、安裝尺寸（ mm）：152（水平）×102（垂直）
三、裝置的工作特點
1、裝置的顯示界面為液晶漢字界面。
2、無需整定和調試，上電即投運。
ZH-WTXB微機型鐵磁諧振消除裝置是我公司科技人員在總結了十幾年來國內各種消諧裝置成功、失敗的經驗和教訓之后，研制出的新一代鐵磁諧振消除裝置。該裝置在軟硬件的設計上進行了重大改進，無需整定和調試，使消諧成功率大大提高。
二、主要功能和技術參數
1、適用范圍：35KV以下中性點不接地或經消弧線圈接地的小接地電流系統。
2、母線段數：1段。
3、消諧頻率：三分頻、二分頻、基頻、三次諧波或其它高次諧波。
4、動作頻率范圍（HZ）：三分頻（14～18）、二分頻（22～27）、基頻（47～52）、三次諧波（145～162）、
其它高次諧波（頻率大于52的非三次諧波）。
5、動作電壓（V）：三分頻、二分頻30±5，基頻、三次諧波、其它高次諧波（頻率大于52的非三次
諧波）110±5。以上啟動值為缺省經驗值,用戶無需整定。
6、遠動報警功能：諧振報警、過電壓報警。
報警出口分別提供一對無源觸點（觸點容量為8A/250VAC、8A30VDC）在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為40W。
7、工作狀態指示：運行指示燈（綠色、裝置正常運行時閃爍）、諧振報警燈(紅色、三次內消諧成功
點亮)、過電壓報警燈（紅色、三次內消諧不成功點亮，此時裝置返回運行,過電壓消除后滅）。
8、通訊功能：RS485。
9、電源：交直流220V。
10、使用環境：溫度-10℃～55℃濕度≤90% 大氣壓力80～110KP
周圍介質無導電塵�；�?qū)е陆饘倩蚪^緣損壞的腐蝕性氣體、霉菌等。
11、外形尺寸：128(長)×166（寬）×121（高）
12、安裝尺寸（ mm）：152（水平）×102（垂直）
三、裝置的工作特點
1、裝置的顯示界面為液晶漢字界面。
2、無需整定和調試，上電即投運。
3、重復消諧功能：系統諧振被阻尼消除后若再次被激發產生，裝置能再次立即起動予以消除。
