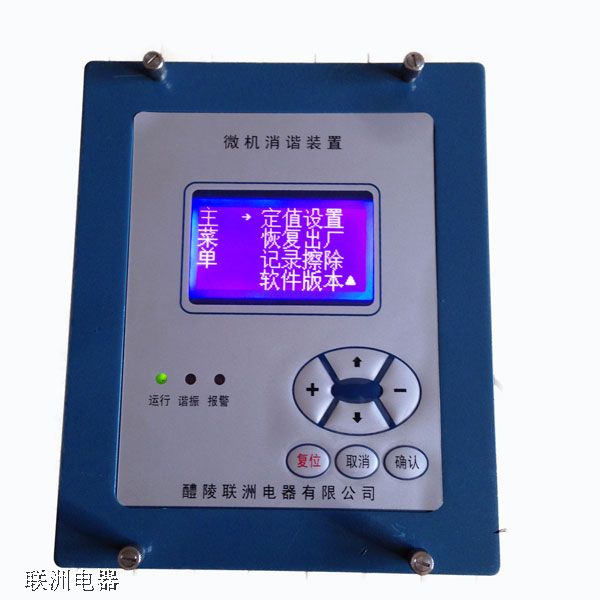

WTB-IV-QBZ微機消諧裝置廠家
裝置特點
(1) 微機消諧適用于35KV以下各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）適用范圍廣泛；
(2) 無需整定和調試，開機自檢后自動進入運行狀態，設備維護量低；
(3) 在鐵磁諧振時進行快速消除，在過電壓，單相接地等故障時給出報警信號并顯示保存相關信息；
(4) 實時顯示，記錄鐵磁諧振發生時間及相關參數（電壓和頻率）；
(5) 可存儲20重故障信息供追憶和顯示；
(6) 以接點閉合方式輸出或語音報警輸出；
(7) 可以配置通信接口（RS485接口）；
(8) 可以配置微型打印機可以及時打印輸出故障報告（故障類型、故障時間及4種頻率的電壓分量）
六、裝置的工作原理
微機消諧裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給出顯示和報警，并記錄、存貯有關故障信息。CPU系統處理完，返回起始狀態，并繼續檢測電路中的狀態。
七、裝置軟件構成
微機消諧裝置采用C語言和匯編語言編制軟件，軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧、時鐘、鍵盤命令以及顯示等任務。
八、裝置硬件構成
(1） 電源部分：本裝置采用高頻開關電源，具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范圍寬，可以交，直流使用。
（2） 主機部分：
�。�3）本裝置的指揮控制中心CPU采用高性能的單片機構成，運算速度快、控制能力強，運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干擾造成的死機現象，設備可以長期可靠運行；
�。�4） 內置大容量程序存貯器EPROM，存貯各類操作指令；
�。�5） 內置大容量數據存貯器RAM,存貯各類數據運算結果、相關內容等；
�。�6） 數據采集部分：是將外界采集的模擬量轉換為數字量以備計算機處理；
（7） 顯示部分：大屏幕漢字液晶屏幕，作時鐘用，發生故障時,顯示相關故障信息；
�。�8）消諧控制部分：當發生各種鐵磁諧振時，控制啟動大功率固態繼電器，快速消除各種故障。
(1) 微機消諧適用于35KV以下各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）適用范圍廣泛；
(2) 無需整定和調試，開機自檢后自動進入運行狀態，設備維護量低；
(3) 在鐵磁諧振時進行快速消除，在過電壓，單相接地等故障時給出報警信號并顯示保存相關信息；
(4) 實時顯示，記錄鐵磁諧振發生時間及相關參數（電壓和頻率）；
(5) 可存儲20重故障信息供追憶和顯示；
(6) 以接點閉合方式輸出或語音報警輸出；
(7) 可以配置通信接口（RS485接口）；
(8) 可以配置微型打印機可以及時打印輸出故障報告（故障類型、故障時間及4種頻率的電壓分量）
六、裝置的工作原理
微機消諧裝置采用高性能的單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（固態繼電器）處于阻斷狀態，對系統運行不產生影響。當PT開口電壓大于30V時，系統出現故障。消諧裝置開始對此信號進行數據采集，通過電路對信號進行數字測量、濾波、放大等數字信號處理技術，然后對檢測到的數據進行分析、計算，得出故障類型。如果當前是鐵磁諧振，系統立即啟動消諧電路，使固態繼電器導通，讓鐵磁諧振在阻尼作用下迅速消失。此時，CPU系統進行記錄、存貯，并自動報警、顯示諧振信息（時間、頻率、電壓值）。如果電路是過電壓或單相接地故障，微機系統檢測后，分別給出顯示和報警，并記錄、存貯有關故障信息。CPU系統處理完，返回起始狀態，并繼續檢測電路中的狀態。
七、裝置軟件構成
微機消諧裝置采用C語言和匯編語言編制軟件，軟件由監控程序、運算程序、診斷程序、消諧、故障記錄等部分構成。由實時監控程序完成電壓檢測、采樣、診斷、消諧、時鐘、鍵盤命令以及顯示等任務。
八、裝置硬件構成
(1） 電源部分：本裝置采用高頻開關電源，具有抗干擾能力強、允許輸入電壓波動范圍大等特點。輸入電壓范圍寬，可以交，直流使用。
（2） 主機部分：
�。�3）本裝置的指揮控制中心CPU采用高性能的單片機構成，運算速度快、控制能力強，運行安全可靠等特點。系統設置看門狗電路,可防止系統運行或干擾造成的死機現象，設備可以長期可靠運行；
�。�4） 內置大容量程序存貯器EPROM，存貯各類操作指令；
�。�5） 內置大容量數據存貯器RAM,存貯各類數據運算結果、相關內容等；
�。�6） 數據采集部分：是將外界采集的模擬量轉換為數字量以備計算機處理；
（7） 顯示部分：大屏幕漢字液晶屏幕，作時鐘用，發生故障時,顯示相關故障信息；
�。�8）消諧控制部分：當發生各種鐵磁諧振時，控制啟動大功率固態繼電器，快速消除各種故障。
