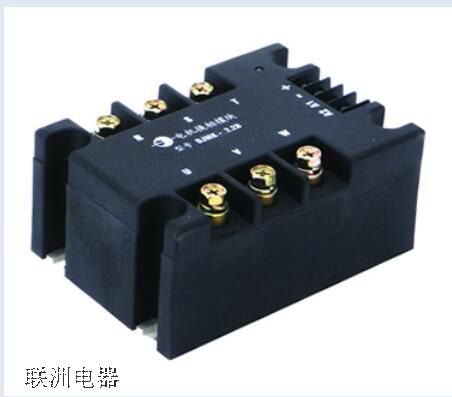

SKDH-5.5B三相電機換相控制器的說明書
㈠ 概述
1、主電路輸入輸出端與正反控制端之間采用光電隔離，絕緣介質耐壓大于2000 Vac。
2、控制器內A向和B向之間轉換在控制端已設置硬件軟件互鎖，有效防止正反轉開關同時導通。
3、控制器有上電保護電路，無浪涌沖擊，抗干擾能力強，可靠性高�？煽毓璨捎肈CB陶瓷基板，電流規格為15A-90A。
4、發光LED管顯示電機旋轉方向，當兩路LED都不亮?xí)r為停止?fàn)顟B(tài)。
5、輸入控制電壓為12-24Vdc，共陽或共陰可任意接線�？刂凭�共陽連接時，A—、B—端低電平有效，當A—、B—端同時為低電平時控制器自動關閉。共陰連接時，A+、B+端高電平有效，當A+、B+端同時為高電平時控制器自動關閉。
6、控制器適用于普通電容啟動電機。
1、JG-系列單相整流固態調壓器內部集單相移相觸發電路、四路單向可控硅組成的全控橋、四路RC阻容吸收回路及電源電路等于一體，在自動或手動調節的輸入控制作用下，產生可改變導通角度的強觸發脈沖信號再去分別控制內部可控硅，實現交流電直接轉換成幅值無級可調的脈動直流電壓，負載上的電壓從0V到電網全電壓的全范圍調節。模塊典型應用于各種電源、穩壓、直流電機、勵磁、電焊、電鍍、充電等場合。
2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式，也可用手動控制，輸出電壓從0V到Z大值線性可調。輸入調節范圍寬，輸出調節精度高，抗干擾能力強。
3、模塊內置電源電路。無須外接同步變壓器，也無須外接直流電源。
4、模塊采用SMT工藝，DCB陶瓷基板，體積小，外圍接線少，性能穩定，使用方便，可靠性高。
5、模塊有LED電源指示和輸出調節量指示。
6、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計，絕緣介質耐壓大于2000 Vac。
使用說明
1、獨特的全兼容輸入控制模式， 0-5Vdc、0-10Vdc、4-20mA、1-5Vdc、0-10mA等自動方式均能適應，無須專門特別訂制，也可用電位器手動控制。
①、4-20mA控制方式：按圖示，可接受溫控表等的4-20mA模擬信號，模塊內部4-20mA端相對com端的輸入阻抗為250Ω。采用此方式時 5V端和cont端懸空。
②、電位器手動控制方式：按圖示，電位器中間端接到模塊cont端，電位器另兩端分別接到模塊com端和 5V端。當控制端cont從0-5Vdc改變時，交流負載上的電壓從0伏到Z大值線性可調，cont端電壓越高，模塊輸出越大。 5V電壓由模塊本身內部產生，無須外部提供，只配合手控電位器用，不作它用，所選用的電位器阻值在2-10KΩ之間。采用此方式時‘4-20mA’端懸空。
③、0-5Vdc控制方式：按圖示，可接受單板機等的0-5Vdc模擬信號，輸入控制正極接cont端、負極接com端，模塊內部cont端相對com端的輸入阻抗大于30KΩ。采用此方式時 5V端及‘4-20mA’端懸空。
④、0-10Vdc控制方式：按圖示，可接受PLC等的0-10Vdc模擬信號，模塊內部0-10Vdc端相對com端的輸入阻抗大于15KΩ。采用此方式時‘4-20mA’端懸空， 5V端和com端短接，0-10Vdc控制信號從0-5Vdc控制端借道進入。
⑤、0-10mA控制方式：按圖示，采用此方式時須在模塊cont端與com端之間接一只500Ω、1/2W電阻，當輸入0mA時對應cont端為0Vdc，當輸入10mA時對應cont端為5Vdc。
2、各功能端相對com端必須為正，com端為負極，如極性接反則模塊主回路輸出端可能失控。
3、模塊各功能端的控制特性均為正特性，即控制電壓越高，模塊強電主回路輸出電壓越高。
4、在某一時刻宜使用一種輸入控制方式，若兩種以上方式同時輸入使用，則一般為輸入信號較強的一種起主要作用。若要手動和自動兩用，例如自動接在4-20mA端，手動接在0-5V端，可通過雙擲開關進行功能切換。
5、若模塊內可控硅在較小導通角下長時間輸出較大電流（即主電路輸入電壓很高、輸出電壓很低），這可能導致模塊嚴重發熱。
