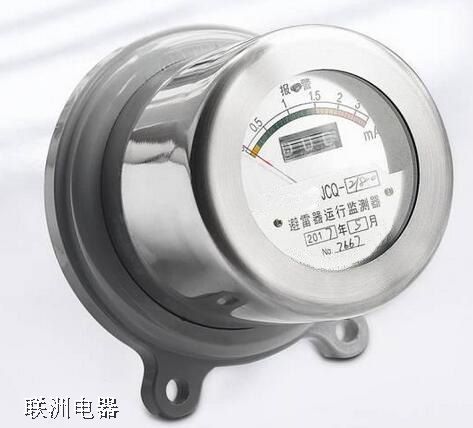

JCO-1, JCQ-2, JCQ-3避雷器在線測儀的說明書
避雷器漏電流及動作記錄器是交流高壓電力系統中避雷器的在線監測儀器,該儀器集毫安表以有效地檢測出避雷器內部是否受潮。
1、準確測量避雷器持續電流〔泄漏電流)及避雷器動作次數4、具有外接測量插孔〔可選)」可以配合智能在監測系統。實時監測避雷器泄露電流,動作次數,阻性
JCO-1, JCQ-2, JCQ-3避雷器在線測儀使用環境溫度為-400℃~-400℃參照外形圖進行安裝，運行監測器串聯在避雷器與地之間，安裝時， 先將監測器M10×40螺栓安裝在避雷器底座附近，便于測試和觀察的位置上，連接好接地母線，然后將高壓出線端用M10×30螺栓和母線連接在避雷器絕緣底座上的兩個ф15的安裝孔上。 安裝后的監測器不應有明顯的傾斜現象。此時，記下計數器指示的數字，或調至零位，即可投入運行。電網通電后記錄泄漏電流值（毫安表讀數）以便以后進行比較分析。
1、監測器在投入運行之前和運行1～2年之后，應進行一次簡易的現場檢測，其項目是：(1)用萬用表測量監測器高壓出線端對地之間的電阻值。 在萬用表電池電壓足夠的情況下，監測器應在數十KΩ。 不應有短路或斷路等現象，否則，泄漏電流測量功能將失效。
(2)用簡易方法檢測監測器的動作性能。 用1000V搖表一只，600V10μF電容器二只，并聯連接。 檢驗步驟：先轉動搖表對電容器充電，等待充電穩定后，在保持搖表轉速的情況下，斷開充電回路，再迅速將充好電的電容器對監測器兩端放電一次，計數器應記錄一次，連續試驗10次均能準確可靠地動作，則認為監測器動作性能良好，否則，可能有問題，應進行檢修或更換。
2、監測器上的指針如不指在零位，用戶又需要調零時， 可按第1條的第(2)項進行調零，也可以把計數器上已有的數字作為記錄的起始基數，累計避雷器的動作次數。
3、監測器投入運行后，記錄毫安表的讀數， 以便于監測器將來定期巡視記錄的讀數時進行對比、分析（避雷器表面狀況與泄漏電流有很大關系，數據分析時應注意）。
4、從線路卸下監測器時，應先用導線將監測器的高壓端可靠接地， 然后拆下監測器，檢修完畢后，經檢測合格后才能裝回去，再把接地導線拆掉。 如違反本規定有可能造成對操作人員人身安定的危害。
5、安裝時請注意，監測器高壓端的引線拉力不大于100N，底板上的6只M6×20螺栓，不得隨意松動，以免破壞產品密封。
6、用戶在遵守規定條件下使用，自發貨之日起兩年內， 如有制造質量不良而不能使用者，本廠負責“三包”。
