485接口是什么？RS485/EIA-485通訊傳輸速度快不快？
485（一般稱作RS485/EIA-485）是隸屬于OSI模型物理層的電氣特性規定為2線，半雙工，多點通信的標準。它的電氣特性和RS-232大不一樣。用纜線兩端的電壓差值來表示傳遞信號。RS485僅僅規定了接受端和發送端的電氣特性。它沒有規定或推薦任何數據協議。
RS485的特點包括：
1）接口電平低，不易損壞芯片。RS485的電氣特性：邏輯“1”以兩線間的電壓差為+(2~6)V表示；邏輯“0”以兩線間的電壓差為-(2~6)V表示。接口信號電平比RS232降低了，不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL 電路連接。
2）傳輸速率高。10米時，RS485的數據Z高傳輸速率可達35Mbps，在1200m時，傳輸速度可達100Kbps。
3）抗干擾能力強。RS485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。
4） 傳輸距離遠，支持節點多。RS485總線Z長可以傳輸1200m以上（速率≤100Kbps）
一般Z大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，Z大的可以支持到400個節點。

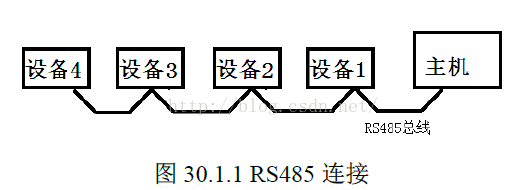

RS485推薦使用在點對點網絡中，線型，總線型，不能是星型，環型網絡。理想情況下RS485需要2個匹配電阻，其阻值要求等于傳輸電纜的特性阻抗（一般為120Ω）。沒有特性阻抗的話，當所有的設備都靜止或者沒有能量的時候就會產生噪聲，而且線移需要雙端的電壓差。沒有終接電阻的話，會使得較快速的發送端產生多個數據信號的邊緣，導致數據傳輸出錯。485推薦的連接方式如圖30.1.1。
在上面的連接中，如果需要添加匹配電阻，我們一般在總線的起止端加入，也就是主機和設備4上面各加一個120Ω的匹配電阻。
由于RS485具有傳輸距離遠、傳輸速度快、支持節點多和抗干擾能力更強等特點，所以RS485有很廣泛的應用。
