什么是雙屏蔽電纜？型號DJYPVP圖解
雙屏蔽即兩層屏蔽層，先分屏蔽后總屏蔽，也有雙總屏蔽電纜但是作用不大，一般采用先分屏蔽后總屏蔽的居多。
屏蔽電纜有單層屏蔽和雙層屏蔽之分。雙層比單層的好，比雙絞屏蔽電纜性能更優異的是鎧裝型雙絞屏蔽電纜。
所謂雙屏蔽電纜是指有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離的電纜！如兩層屏蔽層之間不彼此絕緣（相互導電）,只能視為一層屏蔽！屏蔽層應具有良好的接地，如果不接地因?yàn)槠帘螌用娣e大，有很大的寄生分布電容，將產生寄生耦合干擾。
根據《GB50217-2007電纜設計規范》、《GB50057-94建筑物防雷設計規范》等相關規定：?jiǎn)螌悠帘螒?yīng)采用一端等電位接地；雙層隔離屏蔽的內層應采用一端接地，外層則應兩端接地。
如鎧裝型雙絞屏蔽電纜（常用的型號規格：ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）就是屬于雙屏蔽電纜的一種，其內屏蔽是編織屏蔽網+鋁箔，外屏蔽則是鋼帶鎧裝層，內屏蔽和外屏蔽之間還有一層絕緣隔離層。使用時，鋼帶鎧裝層兩端接地，Z內層屏蔽一端接地！可用于干擾嚴重、鼠害頻繁以及有防爆要求的場所。

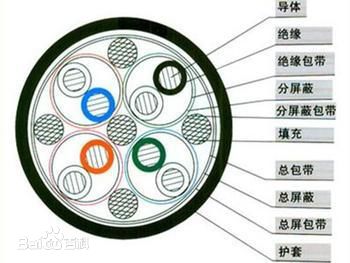

如圖：計算機電纜，型號為DJYPVP，根據型號可看出是雙屏蔽電纜，線芯絞對組銅絲編織屏蔽，總包帶和總屏蔽包帶之間屏蔽層有編織的和金屬繞包的兩種。
屏蔽電纜有單層屏蔽和雙層屏蔽之分。雙層比單層的好，比雙絞屏蔽電纜性能更優異的是鎧裝型雙絞屏蔽電纜。
所謂雙屏蔽電纜是指有兩層屏蔽層、且兩層屏蔽層之間必須有絕緣隔離的電纜！如兩層屏蔽層之間不彼此絕緣（相互導電）,只能視為一層屏蔽！屏蔽層應具有良好的接地，如果不接地因?yàn)槠帘螌用娣e大，有很大的寄生分布電容，將產生寄生耦合干擾。
根據《GB50217-2007電纜設計規范》、《GB50057-94建筑物防雷設計規范》等相關規定：?jiǎn)螌悠帘螒?yīng)采用一端等電位接地；雙層隔離屏蔽的內層應采用一端接地，外層則應兩端接地。
如鎧裝型雙絞屏蔽電纜（常用的型號規格：ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）就是屬于雙屏蔽電纜的一種，其內屏蔽是編織屏蔽網+鋁箔，外屏蔽則是鋼帶鎧裝層，內屏蔽和外屏蔽之間還有一層絕緣隔離層。使用時，鋼帶鎧裝層兩端接地，Z內層屏蔽一端接地！可用于干擾嚴重、鼠害頻繁以及有防爆要求的場所。
