485接通訊口用什么線？滿足阻抗Z0=120Ω匹配
都說485接通訊口用兩芯線就行了，但是到底要用哪種呢？網線那種雙絞線嗎？請看以下詳細的RS485通訊電纜的技術要求。
具體的技術要求：
首先滿足阻抗（Z0=120Ω）匹配，然后根據具體的通信速率、傳輸距離、布線環境、敷設方式配置不同的型號規格。
很多人用RVVPS、RVVP、RVSP、KVVP等聚氯乙烯絕緣介質的電纜傳輸數字信號，這是錯誤的！按照字母解釋：
RVV——銅芯導體聚氯乙烯絕緣及護套軟電纜 無屏蔽。

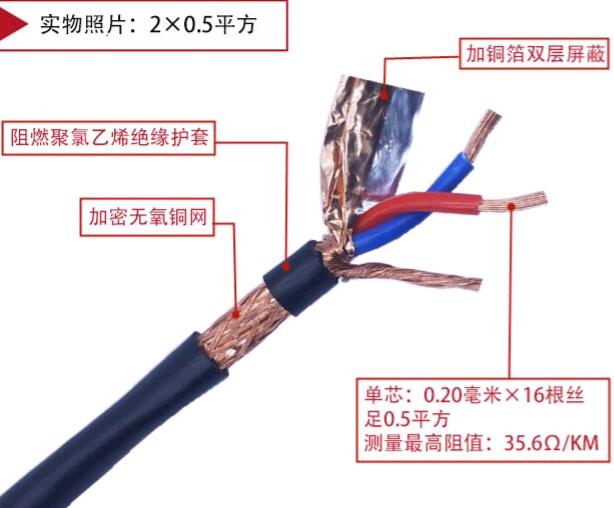

RVVPS——銅芯導體聚氯乙烯絕緣及護套銅絲編織總屏蔽軟電纜。
RVSP——銅芯導體聚氯乙烯絕緣絞型銅絲編織屏蔽電線 無護套。
總所周知：雖然價格低廉，但聚氯乙烯PVC卻系高衰減材料。加上電纜這類電纜本身僅考慮了電阻、耐壓、載流量等一次參數，所以，若按照傳輸線方程來考慮，這些是不能滿足通信要求的。低速、短距離或許可以，但高速、長線、多節點總線通信時，則很難勝任，此時應采用阻抗匹配的現場總線電纜。
現場總線電纜是按照傳輸線方程來設計的，具有特性阻抗、衰減值等二次參數要求的傳輸元件。
※ 通用型現場總線系列電纜
(專利號：2010 2 0559128.9謹防假冒)
特性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、Z大無中繼傳輸距離等參數，我們將依照具體情況推薦Z適當?shù)漠a(chǎn)品。一般推薦如下：
非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右，藍色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！
