開關柜連鎖裝置和工作原理和結構圖解
聯鎖在機床控制線路中，常要求電動機或其他電器有一D的得電順序。某些機床主軸須在液壓泵工作后才工作；龍門刨床工作臺移動時，導軌內必須有足夠的潤滑油；在銑床旋轉后，工作臺方可移動。這種先后順序關系稱為聯鎖。
聯鎖裝置有機械聯鎖和電氣聯鎖兩種類型，工作原理是：
（1）機械聯鎖裝置 一般使用鋼絲繩或者杠桿機構，以機械位置的變動（也可采用多功能程序鎖）來保證在斷路器切斷電源以前，隔離開關的操作把手不能動作。
（2）電氣聯鎖裝置 電氣聯鎖一般有兩種聯鎖方式，一種是通過操作機構上的聯動輔助接點（常開或常閉）去控制隔離開關的把手。當斷路器未斷開時，隔離開關操作把手不能動作。
另一種電氣聯鎖是利用距離開關操作機構上的聯動輔助接點（常開或常閉）去控制斷路器。當拉動隔離開關的把手時，聯動輔助接點（常開或常閉）使斷路器動作以切斷電路，從而可防止帶負荷拉動距離開關的事故。

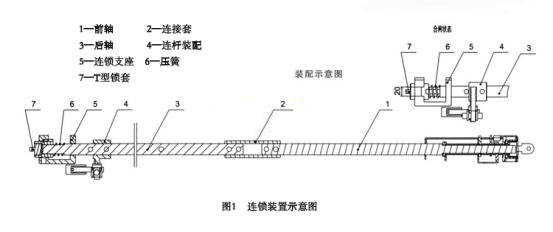

開關柜也專門設計了連鎖裝置，以防止誤操作引起意外事故的發生。
1、推進機構與斷路器之間的連鎖。為防止在斷路器關合狀態下推拉小車而造成帶負荷推拉小車的惡性事故發生，開關柜小車上設有機械連鎖。
a當斷路器處于合閘狀態時，斷路器操動機構輸入大軸的拐臂阻擋連鎖桿向上運動，阻止連鎖鑰匙轉動，從而使小車無法由定位狀態轉變?yōu)橐苿?dòng)狀態，使試圖移動小車的努力失敗。只有分開斷路器才能改變小車的狀態，使小車可以運動。
b當移動小車未進入定位位置或推進搖把未及時拔出時，小車也無法由移動狀態轉變?yōu)槎ㄎ粻顟B(tài)，同時，小車的機械連鎖通過斷路器內的機械連鎖，擋住斷路器的合閘機構，使電動或手動合閘均無法進行，從而保證了運行的安全。
2、小車與接地開關的連鎖。為防止小車未推出時，合上接地開關或接地開關未打開就推入小車，開關柜設置了機械連鎖。
a當操作者試圖將小車由試驗位置的定位狀態轉變?yōu)橐苿?dòng)狀態時，如果接地開關處于合閘狀態或接地開關搖把還沒有取下，機械聯鎖將阻止小車狀態的變化。只有分開接地開關并取下?lián)u把，小車才允許進入移動狀態。
b小車進入移動狀態后，機械連鎖立即將接地開關的操作搖把插口封閉，這種狀態一直保持到小車重新回到試驗位置并定位才結束。
3、隔離小車的連鎖。由于隔離小車沒有分段、關合負荷電流的能力，為了避免隔離小車在相關斷路器沒有分閘的情況下推拉，在隔離小車的前柜下門上裝有電磁鎖。電磁鎖通過擋板把連鎖鑰匙插入口擋住，使小車無法改變狀態。只有當電磁鎖有電（通常電源由先關斷路器的常閉輔助觸頭控制）時，才能打開連鎖操作隔離小車的推進機構。
