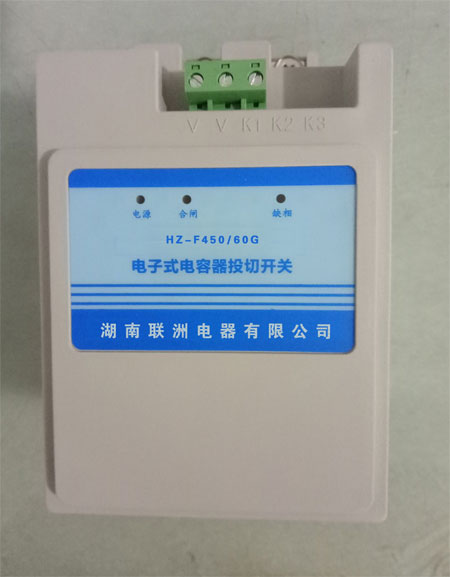

HZ-F450/60G投切電容器開關 HZ-F系列智能復合開關
HZ-F系列智能復合開關適用于低壓無功補償電容器準動態切換，其主要特點是將磁保持繼電器和晶閘管的使用優點結合在一起，投切電容器時保證電壓過零合閘和電流過零分閘、觸點不燒結、運行中壓降小，耗能低，不產生諧波。與同行復合開關相比，HZ-F系列智能復合開關使用了儲能式低能耗過零檢測技術和多過零投切技術，具有實時性強、取樣能耗低、過零投切準確：復合開關的機械觸點和晶閘管不會由于過零檢測不準，而出現粘連或擊穿損壞，可靠性高，HZ-F智能復合開關是一種新型智能化的環保型低壓開關。

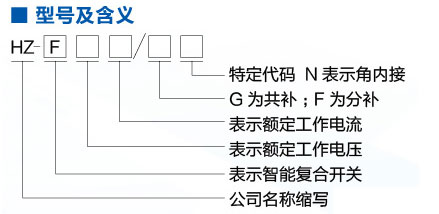

型號說明
產品特點
1.采用高速SOC(SYSTEM ON CHIP)微控制器實時監控開關的工作狀態，具備完善的保護功能；
（1）電壓故障保護、（2）電源缺相、負載缺相保護、（3）自診斷故障保護、（4）空載保護、（5）停電保護、（6）閉鎖保護。
2.電路采用進口大容量耐高溫長壽命紅寶石電解電容，確保在電路任何狀態下能對復合開關的機械觸點和晶閘管穩定可靠的驅動（即使電網突然斷電）。
3.抗干擾能力強:輸入信號與控制回路及控制回路與主回路光電隔離，多緩沖驅動，工作性能穩定可靠。
4.HZ-F產品高富裕量的參數設計、采用先進的智能控制技術與工業級的電子元器件，確保長期在工業環境作的牢靠性。
| 名稱 | 型號 | 額定電壓(AC) | 額定電流 | 控制容量 | 控制電壓 |
三相共補 | HZ-F450/60G | 450V | 60A | ≤26Kvar | DC12V |
| HZ-F450/80G | 450V | 80A | ≤39Kvar | DC12V | |
| HZ-F450/60GN | 450V | 60A | ≤45Kvar | DC12V | |
| HZ-F450/80GN | 450V | 80A | ≤68Kvar | DC12V | |
| 三相分補 復合開關 | HZ-F250/60F | 250V | 60A | ≤8Kvar*3 | DC12V |
| HZ-F250/80F | 250V | 80A | ≤12Kvar*3 | DC12V |
內部原理圖
安裝尺寸
