電流互感器的二次線長度多少合適？互感器容量決定
這是一組來自百度知道的素材，網友的問題很明顯，互感器二次線相當之長，達到了1200米的距離，當然問題也隨之而來，電流小的時候沒不準，電流大了之后更是離譜。

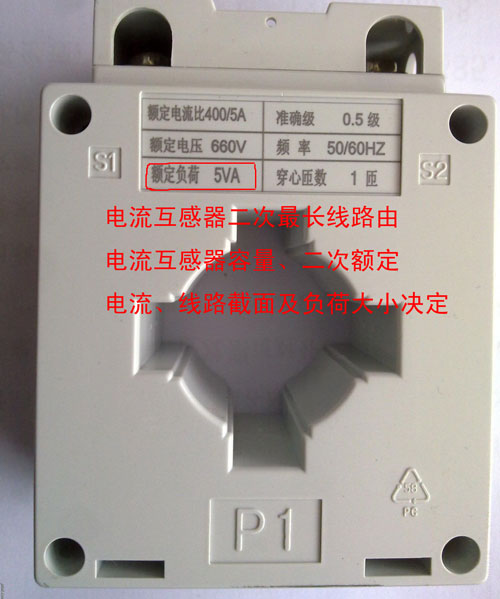

我們知道，電流互感器二次Z長線路由電流互感器容量、二次額定電流、線路截面及負荷大小決定。如互感器容量為50VA，二次額定電流為5A，線路及負荷阻抗應小于50/5^2=2Ω，所以對于電流互感器的二次線長度應該多少合適，根據這個公式就可以算出來了。
網友的問題：
請問電纜的內阻如何計算，還有就是電流互感器的二次電壓是多少，如何計算。（用于進相機的信號，為什么小電流時，相差數值很小，大電流時相差20A,什么原因。難道是線路太長了嗎？大約有1200米吧。1.5平方的銅線。）另外，
如何計算直流電阻，我的意思是二次取樣C相電流，與A相、B相電流樣差20A\17A之多。我想知道什么原因造成的。
眾所周知，1200m的1.5平方銅線，直流電阻差不多15Ω了，加上電感，阻抗就更大了。假設互感器的額定二次電流為5A，那么互感器的額定二次負荷需要達到75VA才能準確測量。
問題原因就是二次負荷過大，小電流時，只是負荷超標，精度較差，大電流時，二次負荷過大，勵磁電流太大，互感器很有可能已經飽和了，測量精度進一步變差。
上述計算，只是簡單估算，1.5平方的銅線，其km直流電阻值為12.1Ω，這是工程經驗數據。電流差距大，是因?yàn)榛ジ衅鞒?fù)荷了，不能準確測量了，既然不準確，也就不能保證一致性，另外，1200之長的電纜，二次負荷也不可能完全一致。當二次負荷在合理范圍之內，尤其是在額定負荷之內時，大小對結果的影響很小，但是，你的負荷已經遠遠超過了，相互比較已經沒有意義了。
所以一般來說，解決辦法就是更換容量更大的電流互器以及更換截面更大的二次線。
