單相電機運行電容和啟動電容如何選擇？
一般單相交流電動機都需要一個或兩個電容器才能正常運轉，如我們常見的離心風機，家用風扇，家用設置驅動電機等。而在電機電容丟失的情況下我們?nèi)绾蝸?lái)選擇電機所匹配的電容呢？

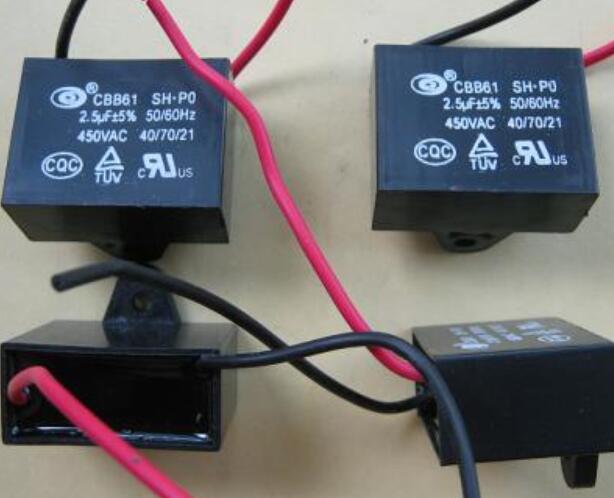

落地扇、吊扇等風扇常用的啟動電容

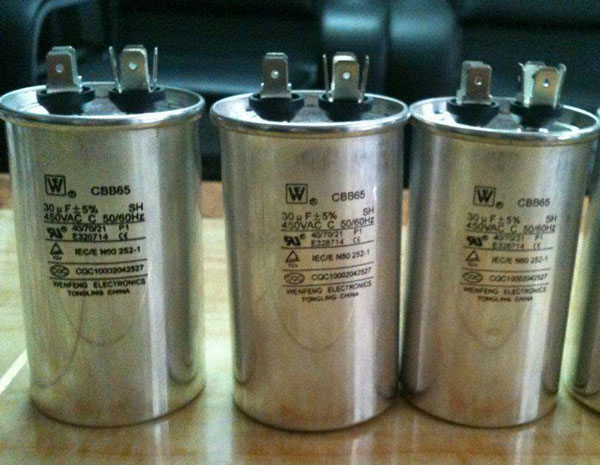

功率更大的單相電機用啟動電容，如洗衣機
首先電容電壓的選擇：
耐壓公式：U（電容）大于或等于1.5*U；
如AC220V的電機，通常使用400V或450V的電容器。
其次電容量的選擇：
單相運行電容公式：C＝1950×I/U×cosφ（用一個電容，既是啟動電容又是運行電容，電風扇、洗衣機等小容量電動機常用）
啟動電容器容量公式 ：C=3500*I/U*cosφ（用一個電容只是啟動時投入，正常運行時斷開，用轉換開關或離心開關切換。
雙值電容運轉電容容量公式 ：C=1200*I/U*cosφ（用2個電容，一個負責運行，一個負責啟動）雙值電容起動電容容量公式 ：C=（2～3）*C（運轉電容）
C：電容容量：I：電機額定電流，U：電動機額定電壓，cosφ：功率因數0.7。一般不用計算，按每100W配運行電容2～3μF，起動電容是運行電容的2～3倍。
電動機的電容選擇對電壓要求嚴格，一D要等于或大于于電動機額定電壓的1.5倍以上。額定電壓220V電源的，電容額定電壓不能低于400V。電容值有一D的寬泛性，大點小點都沒有關系，特別是啟動電容，可以在工作電容的2-6倍選取。
電容量也不能太大，雖然電容量大一點能讓電機轉速提高，扭矩增大，但如果選擇太大的電容會造成電機電流過大，發熱嚴重從而燒毀電機。比如原來４UF的電容可以加大到５UF，但不能加大到１０UF，原則是不能超過額定電容的２０%。
