380V低壓供電半徑Z長多少米？干貨圖解
要解決這個問題，我以單極16A的C型微型斷路器配2.5mm2的電線的回路為例，來講講該回路Z長低壓供電半徑可以做到多少米？

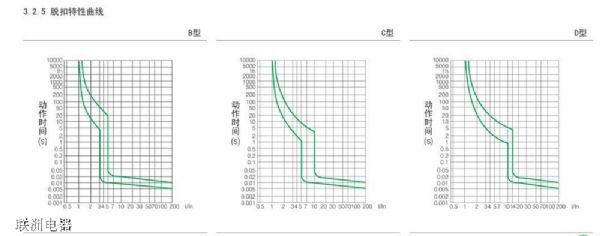

涉及到斷路器的短路電流。要講斷路器短路電流，就離不開斷路器產品的脫扣特性了。每個斷路器都有自己的脫扣特性曲線，對于照明選用的16A的C型斷路器，它的脫扣特性曲線如下圖中間位置所示：

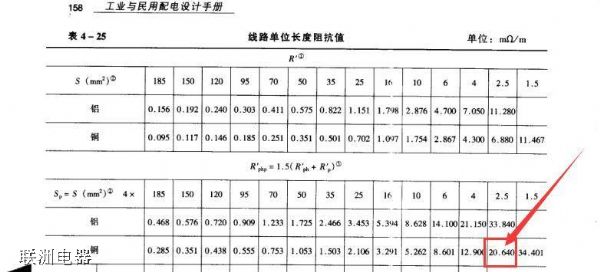

從圖中可以看到，當線路的短路電流為斷路器額定電流的5~10倍的時候，斷路器可能在0.02S以內就跳閘，基本實現瞬間跳閘；也可能在10S以內才跳閘，不能保證能瞬間跳閘。為了保證斷路器可靠的跳閘，我們希望線路的短路電流超過10倍的額定電流，也就是可靠的斷路器瞬時過電流脫扣器整定值為16Ax10=160A。另外，《低壓配電設計規范》GB 50054-2011第6．2．4條規定：當短路保護電器為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1．3倍。那么線路短路電流應不小于160Ax1.3=208A。根據歐姆定律R=U/I可知，該線路的阻抗值不應大于220V/208A=1.057歐。翻開工業與民用配電設計手冊第三版的表4-25，可以看到2.5平方的銅電線的單位長度阻抗值為20.64毫歐/米。
那么該回路線路長度就不應該超過1057/20.64=51.3米約等于50米。以上計算的值是忽略了電線的感抗及前端線路至變壓器一段的電抗值，是一個估算值，實際是線路長度必須小于50米。所以，16A C型微型斷路器配2.5mm2電線的回路不應該超過50米，這也是某些參考資料上提到的單相回路不超過50米的原因。那么對于配C型20A微型斷路器配4mm2電線的普通插座回路而言，回路長度不能超過多少米呢？

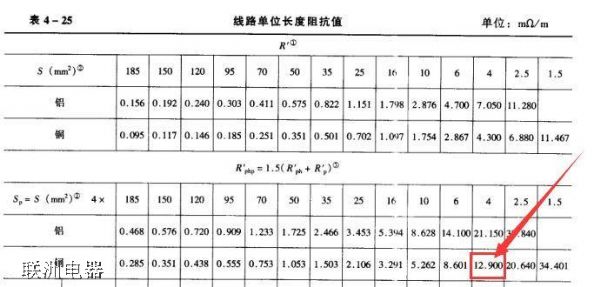

根據C型斷路器的脫扣特性曲線，線路的短路電流需要超過10倍斷路器的整定電流：20AX10=200A。再根據《低壓配電設計規范》GB50054-2011第6．2．4條規定：當短路保護電器為斷路器時，被保護線路末端的短路電流不應小于斷路器瞬時或短延時過電流脫扣器整定電流的1．3倍。那么線路短路電流應不小于200Ax1.3=260A。根據歐姆定律R=U/I可知，該線路的阻抗值不應大于220V/260A=0.846歐。根據工業與民用配電設計手冊第三版的表4-25，可以看到4平方的銅電線的單位長度阻抗值為12.9毫歐/米。
那么該回路線路長度就不應該超過846/12.9=65.5米約等于65米。以上計算的值是忽略了電線的感抗及前端線路至變壓器一段的電抗值，是一個估算值，實際是線路長度必須小于65米。所以，20A C型微型斷路器配4mm2電線的普通插座回路不應該超過65米。
