CG3202 智能溫差式防凝露控制器資料與圖解
根據凝露發生和預防機理，只要使開關柜內部的溫度始終保持高于柜外部的環境溫度，且盡量降低柜體內部的相對濕度，就完全可以預防柜內產生凝露。
為了確保柜內溫度始終保持高于柜外部的環境溫度，又要滿足節電目的，CG3202智能溫差式防凝露控制器將取消現有流行的凝露傳感器，利用3個溫度傳感器，一個測柜體外部的環境溫度;其余的測柜體內部各隔室的溫度，通過CPU智能化控制加熱器的投切來調節柜內溫度，使開關柜內部要防凝露的部位的溫度始終比柜外環境溫度至少高1°C~3°C，使之不具備凝露發生的條件，起到預防凝露的作用。當柜體內外有2°C~3°C溫差時就停止加熱，當柜體內外溫差低于1°C~2°C時就啟動加熱器。這種方法改變了原來用凝露傳感器感知結露再啟動加熱的低靈敏方式，智能式的溫差控制方式可以大大提高開關柜防凝露的可靠性和工作壽命(因熱敏電阻的壽命是凝露傳感器的數十倍)，而且對于用長期加熱的驅潮方式改為用這種方法來防凝露有著明顯的節能效果。
為了進一步提高防潮、防凝露的可靠性，在每臺防凝露控制儀表中增加線性測量的相對濕度度傳感器。CG3202智能溫差式防凝露控制器可在監測、溫度、溫差的同時，CPU還可以測量、顯示柜內的相對濕度。根據多種參數來判別、控制電柜內部的相對濕度(如超過70%RH時強制啟動加熱)，進一-步提高驅潮和防凝露能力。
主要技術指標與功能

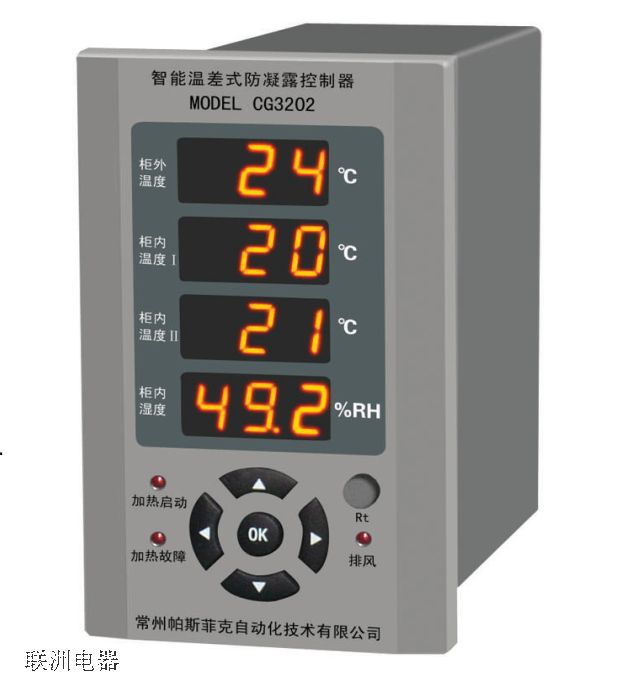

面板顯示:一路柜外溫度值，二路柜內溫度值
-路柜內濕度值，以及加熱、排風、報警等指示
測溫范圍及精度: - -20~809C土%+1字
柜內測濕范圍及精度: 20%~98%RH土5%
加熱啟動條件(其中任- -項滿足即啟動加熱)
1.柜內溫度-柜外溫度≤1°C時 2.柜內濕度> 70%RH時
3.柜內溫度≤5C時
4.手動強制加熱
加熱停止條件:.
1.需要同時滿足的條件:
①柜內溫度-柜外溫度> 2°C時②柜內溫度> 13°C時
③柜內濕度≤60%RH時
2.單一滿足的條件:柜內溫度>35°C時加熱停止
高溫排風啟動條件:柜內溫度> 50°C時
高溫排風停止條件:柜內溫度< 45C時
加熱繼電器(有源AC220V輸出)觸點功率: 220VAC/5A X2路
排風繼電器(無源輸出)觸點功率: 220VAC/5A X1路
RS485接口:波特率4800，MODBUS協議
電源: AC220V+ 15%功率消耗: < 5W
詳細說明書及價格請聯系我們！
