YLQ系列高壓籠型電機軟起動裝置
YLQ系列原理
YLQ系列高壓籠型電機軟起動裝置的原理是在高壓鼠籠式(同步)電機的定子回路中串入起分壓和限流作用的特種水電阻，在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動
性能特點
YLQ系列恒流軟起動：起動電流為額定電流的2—3.5們倍，降低電動機的發熱，有效延長電機的使用壽命.
起動平滑無沖擊，起動壓降在9%以內，對電網影響小.
不受電網電壓波動和負載變化的影響，可確保一致起動成功，并可連續起動5-7次.
配有完善的報警提示功能和電機保護功能.
結構簡單，操作自動化，維護方便.
YLQ系列高壓籠型電機軟起動采用PLC控制或者繼電器控制.可檢測起動電流，實現閉環控制.
使用環境條件：
環境溫度 -40℃—+55℃
相對濕度 ≤85%
海拔高度 ≤2km（特殊設計另外協商）
傾斜度 ≤5°
主要參數
額定電壓 3、6、10
Z高電壓 3.5、6.9、11.5
起動電流 2-3Ie
起動時間 10-60-120s可調
電液工作溫度 5-65℃
起動次數 5-7次

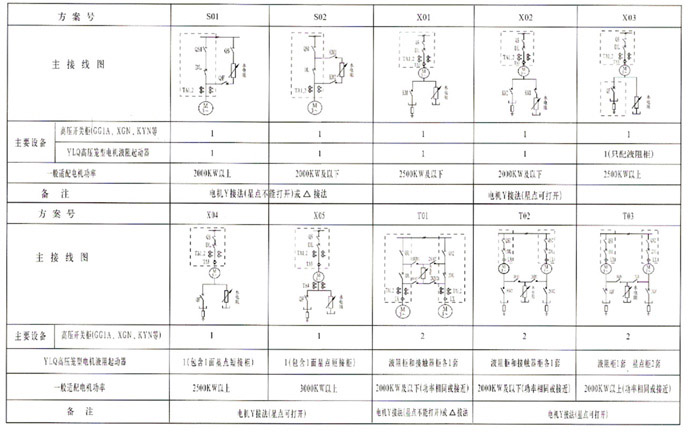

YLQ系列高壓籠型電機軟起動一次方案圖
