WOSR1軟起動器 解決電機起動變壓器容量不足問題
WOSR1系列軟起動器用于啟動低壓380V的三相電動機，規格涉及5.5-500KW不等，可以解決星三角啟動的二次電流沖擊問題，可以搞掂自耦降壓啟動的啟動力矩小的問題，可以解決其他啟動器啟動時壓降過大，啟動電流過大的問題。
像類似星三角啟動，自耦降壓啟動造成的電網電壓不足的問題，WOSR1系列軟起動器可以高效解決。三般來說星三角啟動起始電壓在58%的額定電壓，啟動電流在額定電流的5倍左右，負載越重電流越大。而自耦變壓器啟動則通常使用的是65%的額定電壓，啟動電流也有5－6倍。如果上級變壓器容量有限就會造成電機啟動時電壓過低，壓降至330V甚至300V，導致接觸器吸合不穩定，造成接觸器頻繁打火甚至燒壞。
這些問題其實非常地普遍，許多的電工對此也比較煩惱，因?yàn)橛邢喈?dāng)一部分的朋友沒有接觸過沒有使用過軟啟動器，有的有接觸可能對此也不是很了解，不清楚軟啟動到底有哪些能干的地方，其實能熟練地使用軟啟動器可以幫您解決許多此類問題。因?yàn)槲覀兊腤OSR1系列軟起動器可以將啟動電流牢牢地控制在100%-400%額定電流范圍之內。
啟動電流控制下來了，那么壓降也就沒那么明顯了，原來電壓降到330V現在只降到360V了，接觸器不打火了。原來160KW電機啟動電流達到1500-1600A，現在可以控制在1000A左右了，電機啟動比原來平緩多了，變得非常地溫柔，那種感覺太美妙了。

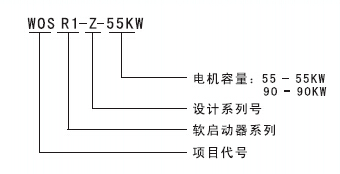

選型說明：
如果電機功率是90KW，負載是風機，那么要不要加大一個規格選型呢？其實不用加大一個規格的，因?yàn)榧哟笠粋�(gè)規格意味著預算也要高一些，我們的90KW軟啟動完全有能力帶動這個相同大小的風機，不管是小尺寸的還是大尺寸的風機，只是實際使用中建議將停機模式設置成自由停機。
其他負載類型也是同樣的道理，當然如果您喜歡加大一個規格使用，那么我們也是顯而樂見的。
一次接線示意圖：
一二次接線圖：
WOSR1軟啟動器的11、12端子為0－20MA直流模擬輸出，用于監視電動機的運行電流，滿度20MA時為電動機的標稱額定電流的4倍值，即75KW電機額定電流150A的4倍。可外接0-20MA交流電流表，需要此功能的需要在訂貨時說明。
