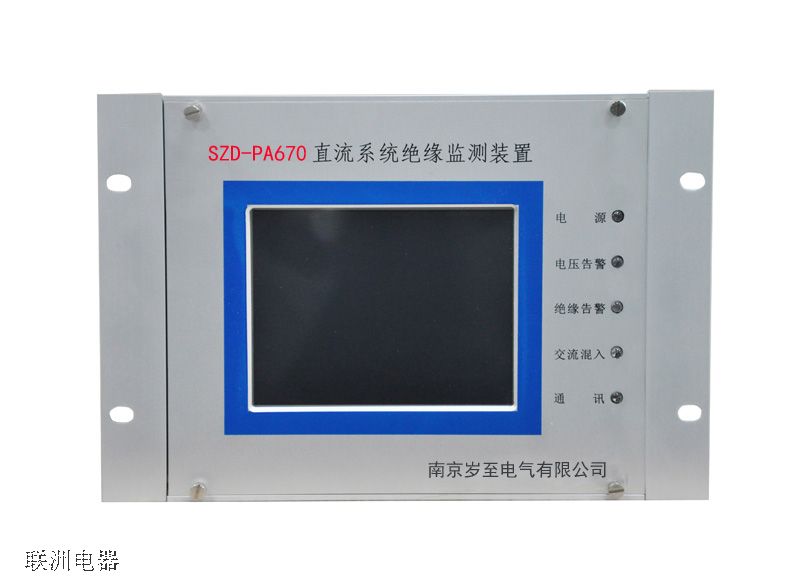

SZD-PA670 直流系統絕緣監測裝置
產品概述
直流系統是發電廠和變電站中控制系統、信號系統、繼電保護自動裝置和電氣設備的操作及控制電源，直流系統工作的可靠性直接影響電力系統的安全。在直流系統設計中，我國一般采用對地絕緣運行方式。正常情況下，直流系統的正負母線對地是浮空。當直流系統發生一點接地時，要求必須盡快查找出接地部位，排除故障，恢復直流系統的完好運行，不會影響它正常工作。如故障處理不及時，直流系統再出現第二個接地點時，極有可能造成供電事故，輕者損壞設備，重者使斷路器跳閘，影響供電質量，甚至引發惡性電網事故，必須在直流系統一發生接地時，將故障快速排除。
SZD-PA670 直流系統絕緣監測裝置采用平衡橋+不平衡橋相結合的原理進行母線絕緣狀態進行監測，裝置在監測和選線過程中不向直流系統注入任何交流信號，正常時只有平衡橋工作，不平衡橋只有監測平衡接地時工作一次，并且不平衡橋啟動時引起的母線對地電壓波動低于±5%，饋線支路絕緣監測采用直流霍爾傳感器采集饋線支路漏電流方式，受直流系統饋線回路對地分布電容影響很小。
技術參數
1、工作電源：AC/DC220V或AC/DC110V
2、母線電壓：220V±20％ 110V±20％
3、電阻測量范圍：0~255KΩ
4、測量誤差：3%
5、報警范圍：1~99KΩ 可設
6、檢測路數：≤40路（或80路）
7、巡檢周期：10S
