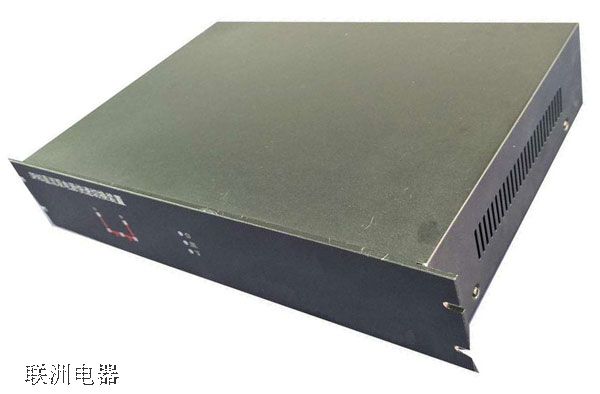

SZD-PA630直流雙電源無擾切換裝置
概述
電力系統“二十五項反措”中要求對樞紐變電站重要保護等設備、火力發電廠的汽輪機保護、逆止門、疏水門電磁閥及機爐保護跳閘回路所用電源可靠供電。而實際工程設計中，如圖1所示，常將兩路直流電源經二極管直接并聯后提供給上述回路，表面上雖然滿足了可靠供電的要求，但卻與繼電保護專業“雙重化”的具體要求相違背，特別是直流系統兩點接地可能造成保護的誤動或拒動，嚴重影響設備的安全。
功能描述
SZD-PA630直流雙電源無擾切換裝置采用進口大功率直流真空接觸器作為轉換開關，同時輔助以大功率DC/DC轉換電路，保證在轉換開關開斷瞬間輸出電壓穩定。裝置正常工作時，其中主電源經防反二極管直接輸出，備用電源處于斷開狀態（DC/DC處于熱備用狀態保持輸出）。當處于工作狀態的主電源由于故障造成電壓跌落或失電時，裝置內部電壓檢測回路檢測到輸入端電壓變化，當電壓值跌落到額定電壓的75～80%時，裝置判斷該路電源出線故障，發出切換命令，將輸出電壓切換到備用電源上，整個切換過程約為15～30ms，在切換過程中，裝置的DC/DC回路將輸出端電壓維持在額定電壓的90～95%左右。
功能特點
1、采用高頻逆變實現兩路電源的電氣隔離，發生接地互不影響；
2、切換過程：15-30毫秒（切換過程電壓維持正常工作范圍），保證持續穩定供電；
3、輸出采用雙路并接輸出，防止1路松動虛接，保證供電可靠；
4、內部元件斷線、失電、故障自檢報警；
5、具備外部電源消失、內部報警空接點。
6、具備電源指示、工作狀態指示、故障指示。
技術參數
1、額定電壓：DC110V、DC220V（訂貨時聲明）；
2、額定電流：15A、30A、50A、75A、100A（訂貨時聲明）；
3、直流電壓切換門限：額定電壓的75%～80%；
4、切換方式：主備自動切換，切換過程中電壓維持在額定電壓的90%～95%左右；
