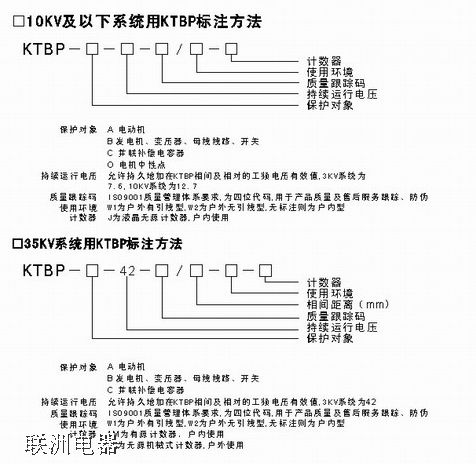

KTBP系列三相組合式過電壓保護器

　　KTBP系列三相組合式過電壓保護器由四個帶放電間隙和氧化鋅電阻串聯的單元組成，如右圖所示，圖中FR為氧化鋅非線性電阻，0G為放電間隙，由于采用對稱結構，其中任意三個:可分別接A、B、0三相，另一相接地。

三相組合式過電壓保護器具有其它同類產品不可比擬的特點:

1、采用氧化鋅非線性電阻和放電間隙相串聯的結構，使兩者互為保護，放電閩隙使氧化鋅電阻的荷電率為零，氧化鋅的非線性特征又使放電間隙動作后立即熄弧，無續流，放電間隙不再承擔滅弧任務。產品的動作壽合可提高到10*~1 0%次。
2、電壓沖擊系數為1.在各種電壓波形下放電電壓值均相等，不受各種過電壓波形的影響。過電壓保護值準確，保護性能優良。
3. KTBP放電瞬時值與動作后的殘壓相近，無截波，更有利于保護設備的匝間絕緣
4、采用四星形披法，可使相間過電壓大大降低，與常規避雷籲相比，相間過電壓降低了60~70%，保護的可靠性大為提高。
5、采用硅橡膠外套和高壓電纜外引線結構的KTBP具有易安裝、密封性強、體積小、耐震(振)動等優點，可直接安裝在開關柜的手車底盤上或PT柜上。
6、使用的環境溫度-40C一+60C，海拔高廣小于2000m (高于2000m請?jiān)谟嗀洉r(shí)注明)。7.在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A2ms方波沖擊能量時，KTBP可以起到保護作用。

外形/結構

為了便于在手車等處安裝,KTBP采用三立柱式外形結構，將接地相埋裝在底座中，通過外引螺栓接地，A、B. C三相相間距為131mm，基本能和用戶的母線裝頭或開關裝頭對應連接。

這樣的結構不僅美觀，而且從KTBP本體到設備裝頭之間的高壓電纜基本呈平行直線，無交叉碰靠，有利于安全運行。
