HLY電力諧波抑制器電力系統諧波抑制的正確選擇

產品概述

隨著工業技術的發展，電力負荷中的非線性負載（像直流電機和變頻器等）逐步增加，其產生的諧波也就越來越大，功率因數低，因此用傳統的無功補償方式已經不能解決問題了。如果按傳統的方式投切電容，補償回路與系統產生諧振式已經不能解決問題了。如果按傳統的方式投切電容，補償回路與系統產生諧振，從而使諧波放大。在投入了大量的補償電容后，表面上是提高了功率因素，但同時諧波電流，尤其是對5次諧波電流的放在是非常驚人的，這對用電器，即電動機和變壓器以及計算機控制系統等是非常不利的。

對于高諧波的電力網絡，用傳統的無功補償方式時連補償回路都無法投入，必須要大量的濾波器才能濾除諧波，或采用有源濾波器才能符合國家標準規定。而對于一般的諧波含量較高的環境，可以采用6%或12%串聯電抗器來抑制少量的濾除諧波來解決補償電容的投入問題，但由于其投入成本高（一般每回路要增加千元以上），有的用戶一時還無法接受。

HLY電力諧波抑制器選型說明

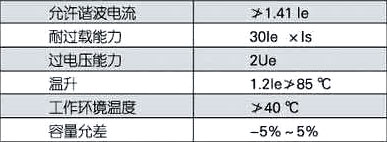

HLY電力諧波抑制器技術參數

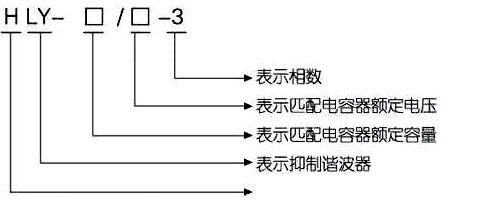

HLY電力諧波抑制器型號

本公司結合國內的電網情況，采用特殊材料做成，不產生磁泄露，也不會產生磁飽和，成功開發了低阻抗諧波抑制器，能夠抑制諧波電流，使得補償電容器能平安地投入，并能抑制合閘涌流。防止投切電容時產生的“投切震蕩”。而所用成本只相當于6%電抗器的40%左右，體積也只有6%電抗器的3分之一左右，可以說幾乎不占空間。

使用說明

1、使用條件：柜內使用，環境溫度-40℃～60℃，濕度小于85%，海拔高度2000m以下；

2、本產品采用兩端端子接線，產品接線時L1、L2、L3端子接觸器或復合（動態可控硅）開關出線端，T1、T2、T3端子接電容器端子。

3、安裝接線時必須小心謹慎，防止產品跌落，以免損壞內部元件，影響使用性能。

4、用戶在安裝時，請盡量將本產品直立安裝，進線和出線不要接錯，固定腳M6的螺絲把產品安裝牢固。

5、用戶接線必須先用相應導線及端子的截面積，以防接線端子發熱，影響電路正常工作。接線時，要把接線螺絲擰緊。

訂貨須知

用戶訂購時應注明電壓等級、容量、相數以及配套電容器的容量、額定電壓、交貨期以及其他特殊要求。
