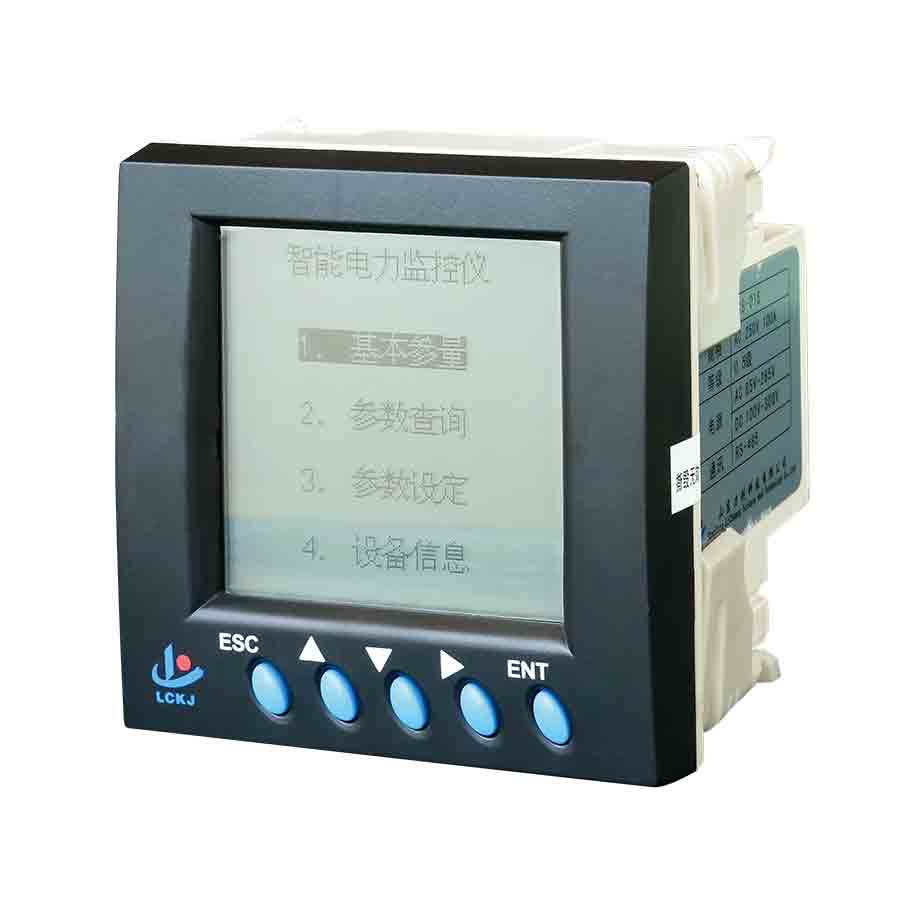

EX8016、EX8-016綜合電力監控儀

EX8-016是一款智能型四回路三相智能電力監控儀；廣泛應用于各種工業控制與測量系統及各種集散式/分布式電力監控系統。

EX8016、EX8-016綜合電力監控儀

實現了如下的功能：

◆ 測量三相電壓及各回路電流；

◆ 測量各回路的有功功率、無功功率、視在功率；

◆ 測量各回路的功率因數；

◆ 計量各回路的正反向有功電能、正反向無功電能。

●輸入信號

三相交流 50/60Hz 電壓、電流。輸入頻率：45～75Hz。電壓量程（相電壓）：100V、250V、500V 可選。

電流量程： 5A、100A、等可選。默認選擇外置三相一體式互感器。

過載能力：1.4 倍量程輸入可正確測量；瞬間(<10 周波)電流 5 倍，電壓 3 倍量程不損壞。

●通訊輸出

輸出數據：三相相電壓 Ua、Ub、Uc、三相各回路電流 Ia、Ib、Ic、；有功功率 P、無功功率 Q、功率因數 PF、各相有功功率 Pa、Pb、Pc；正反向有功電度等電參數。

輸出接口：RS-485 二線制 ±15KV ESD 保護。通訊速率（Bps）：1200、2400、4800、9600、19.2K；通訊協議： MODBUS-RTU 協議。

●測量精度 0.5 級；

●參數設定模塊地址、通訊速率可通過通訊接口設定。

●隔離電壓

輸入-輸出：2000VDC。電流輸入、電壓輸入、AC 電源輸入、通訊接口輸出之間均相互隔離。

●模塊規格

主機尺寸：96 mm×96 mm×62.5mm 開孔尺寸：90mm×90 mm 顯示類型：LCD

●工作環境

工作溫度：-10℃～60℃ 存儲溫度：-40℃～85℃ 相對濕度：5%～95%不結露

●電磁兼容浪涌電源：4kV 快速脈沖：2kV

靜電放電：氣隙放電：4kV
