DHZ-291X、DHZ-293X、DHZ-283X系列智能電測表

一：概述

DHZ系列智能電測表是一種可設置CT和PT變比，具有模擬量變送輸出、開關量輸入等功能，配備RS485通訊接口的智能儀表。

可用于測量三相四線回路或其他任何線制中的電壓、電流、有功功率、無功功率、功率因數、電度等電參數值。

DHZ-291X、DHZ-293X、DHZ-283X系列智能電測表

二：功能特點

      1.測量參數多：本系列產品集合了數顯表、數字式電度表、電量變送器、數據采集器、記錄分析儀、RTU等儀器的部分或全部功能。測量功能包括：三相四線制回路或其它任何線制的全部相電壓/線電壓（V）、電流（I）、功率（P，Q，S）、電能（Kwh，Kvarh）、功率因數（PF）、頻率（F）等電量。輔助功能包括變送輸出、開關量輸入、繼電器輸出、電能脈沖輸出、通訊功能等。

       2.自動穩壓：本系列產品具有自動校準零點，克服了零點隨時間和溫度的漂移,實現所有參數的零點免調，提高了儀表的整體測量精度，提高了系統的整體穩定性，簡化了校準流程。

       3.極寬的動態輸入范圍：本系列產品采用量程自動切換技術，能夠滿足5-100V/380V的電壓輸入量程，0-1A/5A電流輸入量程，能自動適用于各種測量系統，無需任何硬件和軟件的調整。

       4.可編程設定：本系列產品能夠根據需要對其工作測量系統進行選擇；根據現場實際情況設定CT、PT變比值、變送輸出對應參數、繼電器輸出參數等內容。

       5.掉電記憶：本系列產品在電源掉電時，能夠記憶所有的當前設定值、電能累加數值等。

       6.數字化整定：本系列產品所有參數均采用數字化校準，摒棄了常規采用電位器的模擬調整方法，簡化了硬件電路，提高了整機的可靠性和穩定性，每個測量參數都可以調整，且不會對其它參數造成影響。

       7.多種接線方式：本系列產品適用于多種接線方式,如：三相四線、三相三線、一相兩線等。

       8.抗電磁干擾能力強：本系列產品完善的電磁兼容性設計，使其具有極強的抗電磁干擾能力，可適用于強電磁干擾的復雜環境中。

       9.通訊規約輕松組網：本系列產品配備有RS-485遠程通訊接口，支持MODBUS-RTU協議，可以和PC機組成網絡監控系統，通過PC機對智能電測表的參數進行修改、運行狀態進行監控、對測量數據進行分類、處理和查詢。

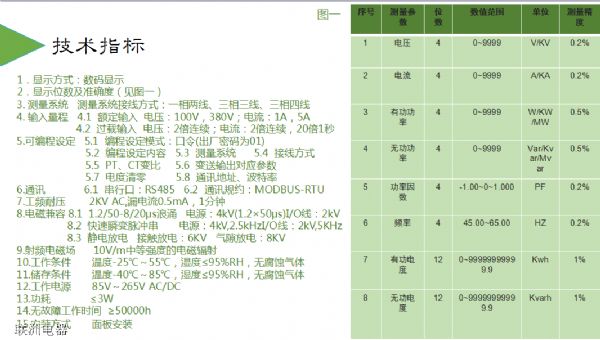

三：技術指標
